1. 產品概述

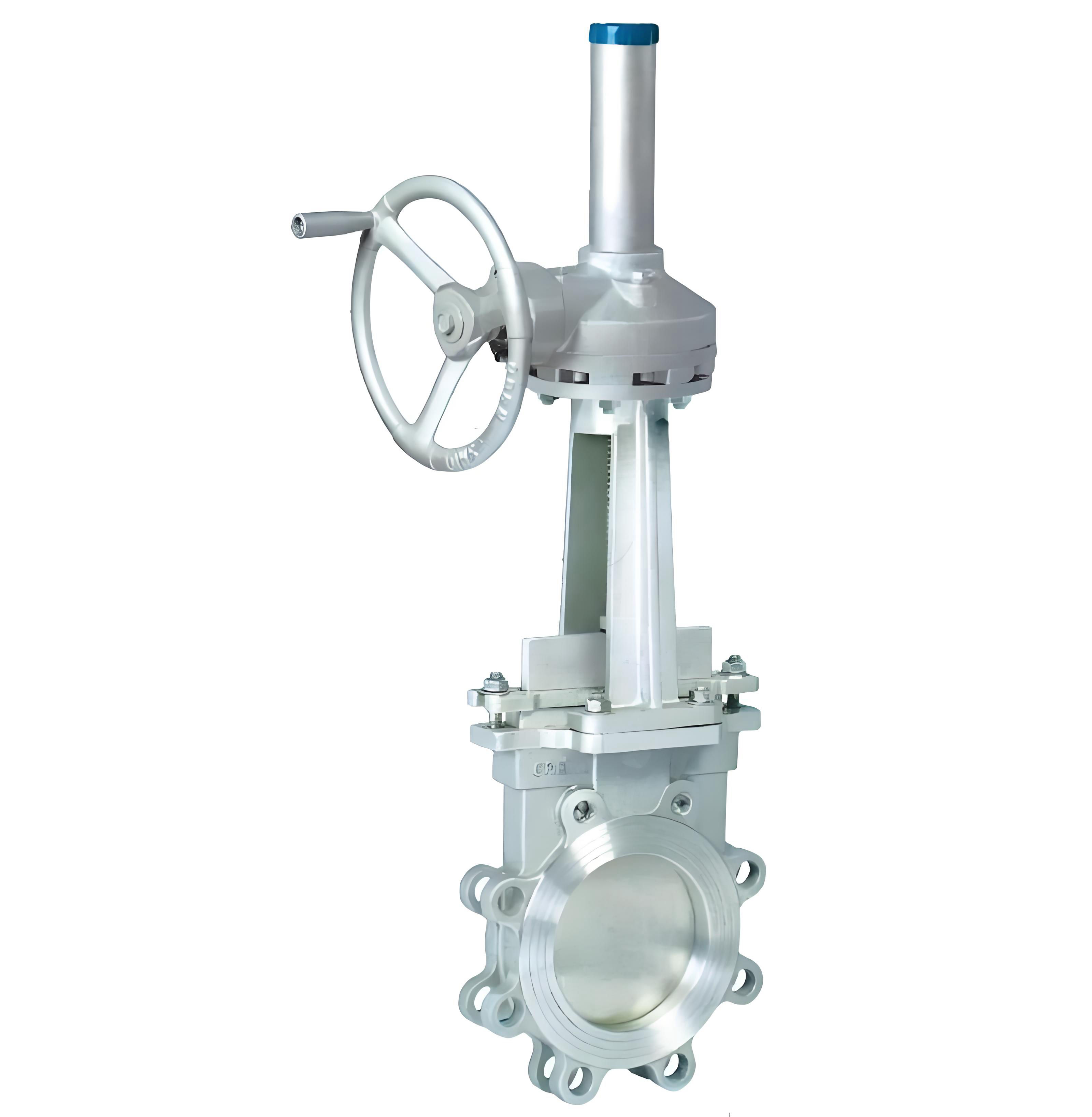

上海湖泉閥門集團有限公司PZ573X-10P 是一款專為大口徑、高磨損及含雜質介質工況設計的重型傘齒輪傳動刀型閘閥。該型號閥門公稱通徑可達 DN1600，采用不銹鋼材質主體與耐磨閘板設計，結合傘齒輪驅動機構，有效解決了大口徑閥門操作力矩大、啟閉困難的問題。其獨特的刀刃狀閘板結構具備優異的剪切功能，能夠切斷纖維、紙漿、礦渣等雜物，防止閥門堵塞，廣泛適用于造紙、污水處理、礦山冶金、電力脫硫等行業。

2. 型號解析

• ‌PZ‌：刀型閘閥大類代號。
• ‌5‌：驅動方式為傘齒輪傳動（相比手輪驅動，大幅降低操作力矩，適合大口徑閥門）。
• ‌7‌：連接形式為對夾式（結構緊湊，節省安裝空間）。
• ‌3‌：結構形式為明桿式（便于觀察閥門開關狀態）。
• ‌X‌：密封面材料為橡膠或彈性軟密封（具有良好的密封性和適應性）。
• ‌10‌：公稱壓力為 1.0 MPa（PN10）。
• ‌P‌：閥體及主要部件材質為不銹鋼（Cr18Ni9Ti/304等，具備優良耐腐蝕性）。

3. 核心結構與性能優勢

3.1 傘齒輪傳動系統

針對 DN1600 等大口徑閥門，手動直接操作極為費力。本產品設計采用高精度傘齒輪減速箱，將旋轉運動轉化為直線運動并放大扭矩。

• ‌操作輕便‌：顯著降低啟閉力矩，單人即可輕松操作大型閥門。
• ‌自鎖性能‌：傘齒輪結構具有一定的自鎖能力，防止因介質壓力波動導致閥門意外開啟或關閉。
• ‌經濟性‌：相比氣動、電動執行機構，傘齒輪驅動維護成本低，無需外部能源，性價比高。

3.2 重型耐磨閘板設計

• ‌刀刃切削功能‌：閘板底端加工成鋒利的刀刃狀斜切口。在關閉過程中，閘板能像刀具一樣切斷介質中的纖維、紙漿、塑料帶、礦渣等固體雜物，避免雜物堆積在閥座密封面上，確保密封可靠。
• ‌自動刮除清潔‌：閘板在升降過程中可刮除密封面上的粘著物，實現自清潔，延長密封壽命。
• ‌耐磨材質‌：閘板通常采用奧氏體不銹鋼或表面硬化處理，具有高的硬度和耐磨性，適應煤漿、灰渣等高磨損介質。

3.3 超薄閥體與流道優化

• ‌結構緊湊‌：采用超薄型閥體設計，結構長度短，重量輕，大幅減輕管道系統的整體負荷。
• ‌全通徑直流通路‌：閥門全開時，閘板完全提升至閥腔上方，流道直通無阻礙，流體阻力極小，幾乎無壓力損失，不易產生沉淀和堵塞。
• ‌支撐管道強度‌：緊湊的結構能有效支持管道強度，減少管道振動的可能性。

3.4 優異密封性能

• ‌軟密封結構‌：采用彈性橡膠或聚四氟乙烯（PTFE）密封圈，密封面接觸緊密。
• ‌雙向密封‌：部分設計支持雙向密封，或在介質壓力作用下實現自密封效果，防止泄漏。
• ‌防腐蝕設計‌：不銹鋼閥體和閘板有效抵抗污水、酸堿介質的腐蝕，防止因腐蝕引起的密封失效。

4. 主要技術參數

5. 應用領域

• ‌造紙工業‌：用于各種濃度的紙漿、料水混合物輸送管道的截斷與控制。
• ‌污水處理‌：適用于格柵后污水、污泥濃縮池、脫水污泥餅、帶有懸浮物的澄清水等工況。
• ‌礦山冶金‌：用于煤礦洗煤廠的煤泥水、重介懸浮液；鐵礦、銅礦的尾礦漿、精礦漿輸送。
• ‌電力行業‌：電廠脫硫系統中的石灰石漿液、石膏漿液管道；除灰系統的灰渣漿管道。
• ‌食品化工‌：制糖業的糖漿、果汁；食品工業的洗滌水、麥芽漿等衛生要求較高的介質。

6. 安裝與維護建議

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議閥桿向上垂直安裝，以避免介質沉積在閥蓋處影響操作。
• ‌管道支撐‌：由于是大口徑閥門，安裝時應確保管道對中，避免強行連接導致閥體變形。建議在閥門兩側設置管道支架，以承受閥門重量及操作力矩。
• ‌定期潤滑‌：定期對傘齒輪箱添加潤滑脂，保持傳動靈活。
• ‌密封檢查‌：定期檢查密封面是否有磨損或異物卡阻，必要時更換密封件。
• ‌操作注意‌：雖然配有傘齒輪，但在關閉最后階段若遇到較大阻力，切勿過度用力強行關閉，應檢查是否有大塊雜物卡住，以免損壞閘板或密封面。
