1. 產品概述

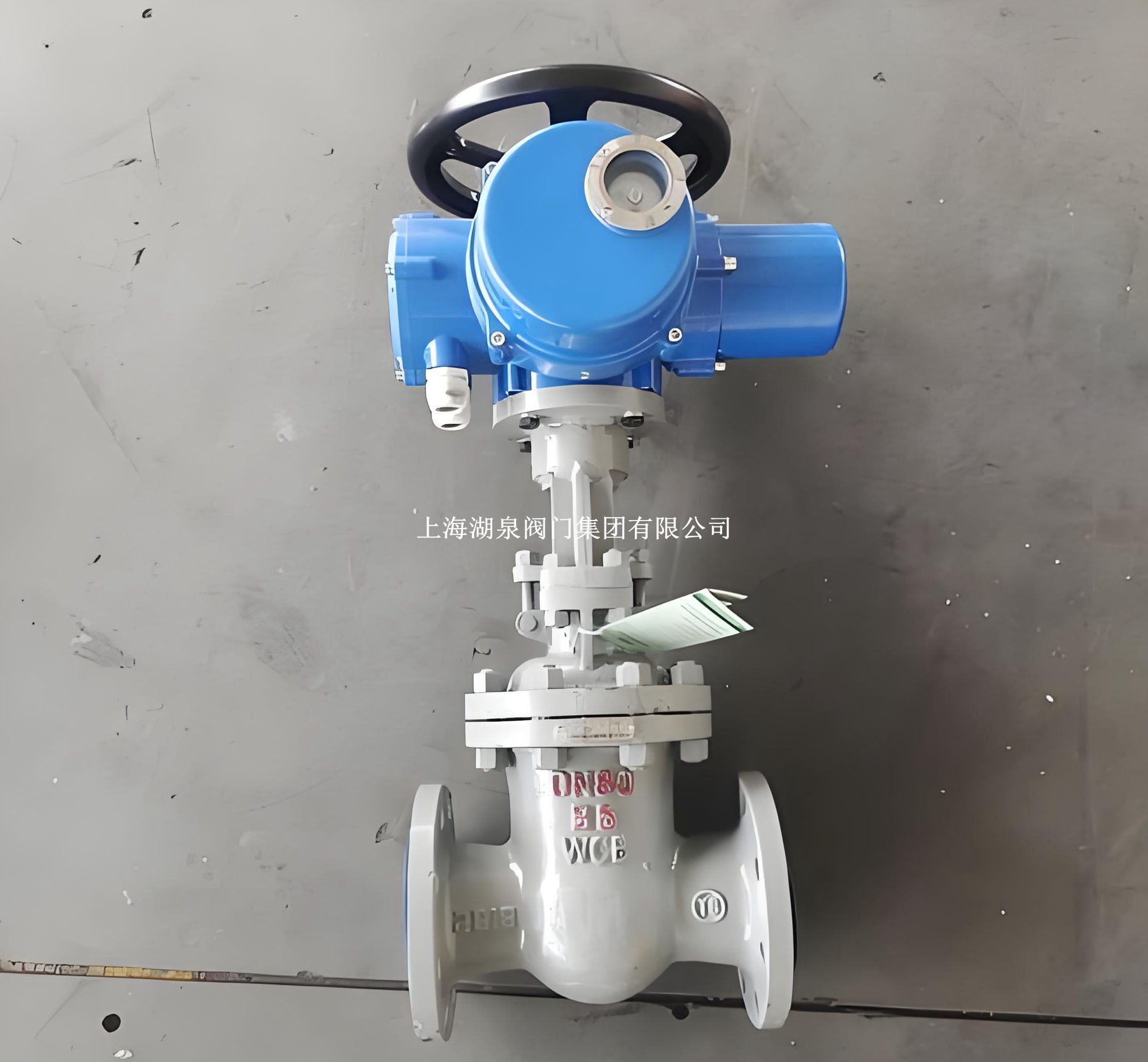

上海湖泉閥門集團有限公司Z941H-16C DN50 是一款法蘭連接的明桿楔式剛性單閘板電動閥門。該型號屬于楔式電動閘閥系列，采用WCB碳素鑄鋼作為主體材料，密封面為硬質合金堆焊（硬密封），公稱壓力為PN1.6MPa（16公斤），公稱通徑為DN50。該閥門通過Z型多回轉電動執行機構驅動，利用閘板的垂直升降運動實現對管道介質的全開或全閉控制。其設計制造符合GB/T 12234標準，結構長度符合GB/T 12221，法蘭連接尺寸符合JB/T 79標準，檢驗與試驗依據GB/T 13927標準。該產品廣泛應用于石油、化工、電力、冶金、水處理及供熱管網等行業，特別適用于水、油品、蒸汽等非強腐蝕性介質的管路啟閉。

2. 主要技術參數

3. 結構特點與優勢

• ‌流體阻力小‌：閥體內部通道直通，流阻系數低，介質流向不受限制，不產生擾流，壓力損失小。
• ‌密封可靠‌：采用楔式彈性閘板結構，密封面經過精密加工并堆焊硬質合金，具有良好的耐磨性、耐擦傷性和耐腐蝕性，確保長期使用的密封性能。
• ‌啟閉省力‌：DN50口徑雖屬中小口徑，但結構設計緊湊，閥桿經過調質及氮化處理，強度高且摩擦系數低。若配備推力軸承，可進一步降低啟閉力矩。
• ‌明桿結構‌：閥桿螺紋外露，可通過觀察閥桿升降位置直觀判斷閥門的開關狀態，便于現場操作與維護。
• ‌雙向流動‌：介質可從閥門任意一端流入，安裝方向靈活，無流向限制。

4. 主要零部件材質

• ‌閥體、閥蓋‌：WCB (ASTM A216 WCB)
• ‌閘板‌：1Cr13 或 WCB+硬質合金堆焊
• ‌閥桿‌：2Cr13 (經調質和氮化處理)
• ‌閥座‌：WCB+硬質合金堆焊
• ‌填料‌：柔性石墨 或 PTFE (聚四氟乙烯)，適應不同溫度需求
• ‌墊片‌：不銹鋼纏繞墊片 或 金屬石墨墊片
• ‌螺栓/螺母‌：35CrMoA / 45#鋼

5. 電動執行機構特性

• ‌控制方式‌：支持開關型（僅開/關控制）和智能型（調節型，可接收4-20mA信號）。
• ‌保護功能‌：內置轉矩控制機構和行程控制機構，防止過載損壞閥門；具備相序保護、缺相保護等功能。
• ‌手動切換‌：配有手電動切換機構，在斷電或調試時可進行手動操作。
• ‌防護等級‌：標準IP55，可選IP67，適應戶外及潮濕環境；防爆型可選ExdⅡBT4。
• ‌電源電壓‌：通常為AC380V/50Hz 或 AC220V/50Hz。

6. 外形尺寸參考 (PN16, DN50)

注：具體尺寸因不同廠家及配用電動裝置型號略有差異，以下為典型參考值。

• ‌結構長度 (L)‌：250 mm
• ‌法蘭外徑 (D)‌：160 mm
• ‌螺栓孔中心距 (D1)‌：115 mm
• ‌法蘭內徑 (D2)‌：100 mm
• ‌法蘭厚度 (b)‌：16 mm
• ‌螺栓孔數及直徑 (z-Φd)‌：4-Φ18 mm
• ‌總高度 (H)‌：約 650 mm - 700 mm (含電動頭高度，具體取決于執行器型號，如ZB15等)

7. 應用領域

• ‌石油化工‌：原油、成品油輸送管路的截斷。
• ‌電力行業‌：火力發電廠的水、蒸汽系統。
• ‌市政建設‌：自來水供水管網、污水處理系統。
• ‌暖通空調‌：大型建筑供熱、供冷管道。
• ‌其他工業‌：造紙、制藥、冶金等行業的一般工況管路。

8. 安裝與維護注意事項

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議電機部分處于上方或水平位置，避免雨水積聚。安裝時需保證管道同心，嚴禁強行對口。
• ‌初次調試‌：通電前必須手動將閥門搖至中間位置，檢查電機相序是否正確，防止因相序接反導致閥門過力矩損壞。
• ‌定期維護‌：定期檢查填料壓蓋是否泄漏，必要時緊固或更換填料；定期對閥桿螺紋及傳動部位加注潤滑脂；檢查電動執行器的電氣接線及絕緣情況。
• ‌使用環境‌：避免在強腐蝕性氣體或液體環境中使用標準碳鋼材質閥門，如有特殊需求需選用不銹鋼或襯氟材質。
