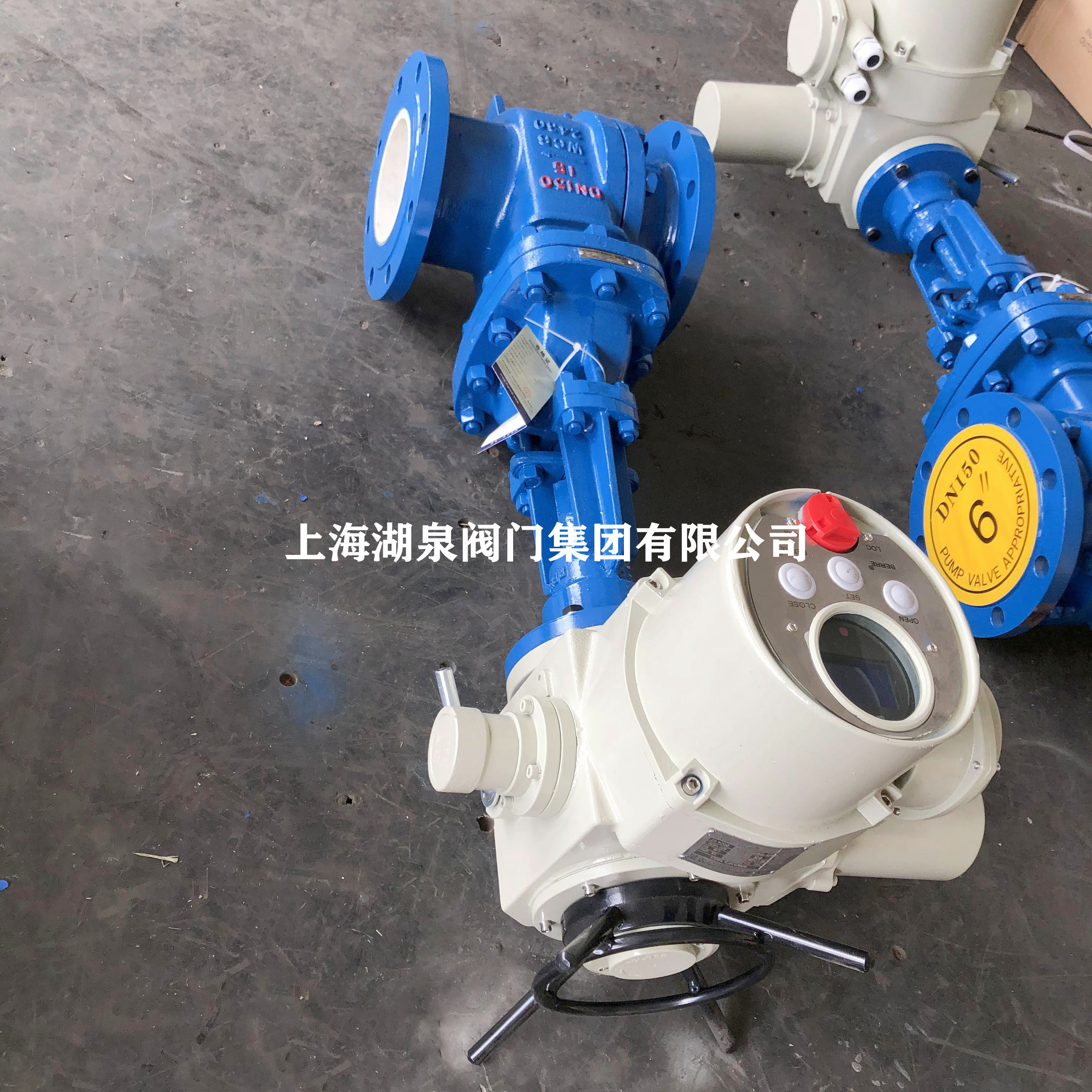

上海湖泉閥門集團有限公司Z941H-25C DN150 智能型一體式電動閘閥是一款廣泛應用于工業自動化管路系統中的截斷裝置，主要由下部的鑄鋼楔式閘閥和上部的智能型多回轉電動執行機構組成。該設備通過一體化設計，實現了閥門的遠程自動控制、狀態監測及精確啟閉，特別適用于石油、化工、電力及水處理等行業的蒸汽、油品及水介質管路。

核心參數與規格

• ‌型號解析‌：‌Z‌代表閘閥，‌9‌代表電動驅動，‌4‌代表法蘭連接，‌1‌代表明桿楔式單閘板，‌H‌代表密封面為合金鋼（硬質合金），‌25‌代表公稱壓力PN2.5MPa（25公斤），‌C‌代表閥體材質為碳鋼（WCB），‌DN150‌代表公稱通徑為150mm。
• ‌工作壓力與溫度‌：公稱壓力為‌PN2.5 MPa‌，碳鋼材質適用溫度范圍通常為‌-29℃～425℃‌，適用于水、蒸汽、油品等非腐蝕性或弱腐蝕性介質。
• ‌連接標準‌：采用法蘭連接，結構長度符合GB/T 12221標準，法蘭尺寸符合JB/T 79或GB/T 9113標準，便于現場安裝與替換。

智能型一體式執行機構特點

與傳統開關型相比，智能型一體式執行機構在控制精度和維護便捷性上具有顯著優勢：

• ‌一體化集成控制‌：內置微處理器和控制模塊，無需外接獨立控制箱即可實現就地操作和遠程控制。支持接收‌4-20mA‌模擬量信號或開關量信號，可實現閥門開度的精確調節或全開/全關控制。
• ‌高精度定位與反饋‌：具備高分辨率的行程和轉矩控制機構，定位精度高，重復性好。配備機械式或電子式閥位指示器，可實時反饋閥門開度、故障狀態等信息至中控室。
• ‌防護與安全性能‌：防護等級通常達到‌IP67‌（部分定制可達IP68），具備良好的防塵防水能力；電機絕緣等級多為F級或H級，耐高溫性能好。部分型號具備防爆功能（如ExdⅡBT4），適用于易燃易爆環境。
• ‌智能保護功能‌：具備過矩保護、缺相保護、過熱保護及行程限位功能。當閥門卡阻或扭矩過大時，執行機構會自動切斷電源并報警，防止損壞閥門或電機。

結構與材質優勢

• ‌閥體結構‌：采用‌明桿楔式剛性單閘板‌結構，流體阻力小，通道流暢。閥桿經過調質及氮化處理，具有良好的抗腐蝕性和抗擦傷性。
• ‌密封性能‌：密封面堆焊‌司太立（Stellite）鈷基硬質合金‌，硬度高、耐磨損、抗擦傷，確保在高溫高壓工況下的長期密封可靠性，泄漏率極低。
• ‌操作輕便‌：中大口徑（如DN150）通常配備推力軸承或滾動軸承，有效降低啟閉力矩，使操作更加輕便靈活。

應用場景與注意事項

• ‌典型應用‌：廣泛用于火力發電廠的蒸汽管路、石油化工企業的油品輸送管線、城市供水及污水處理系統等，作為管路的接通或截斷裝置。
• ‌安裝要求‌：安裝時建議閥桿垂直向上，電動執行機構水平放置。初次調試時，需先將閥門手動搖至中間位置，再接通電源，以防相序錯誤導致閥門損壞。
• ‌維護建議‌：雖然智能型執行機構維護需求較低，但仍需定期檢查電氣接線是否松動、密封件是否老化，并在長期停用后重新啟用前進行手動測試。
