1. 產品概述

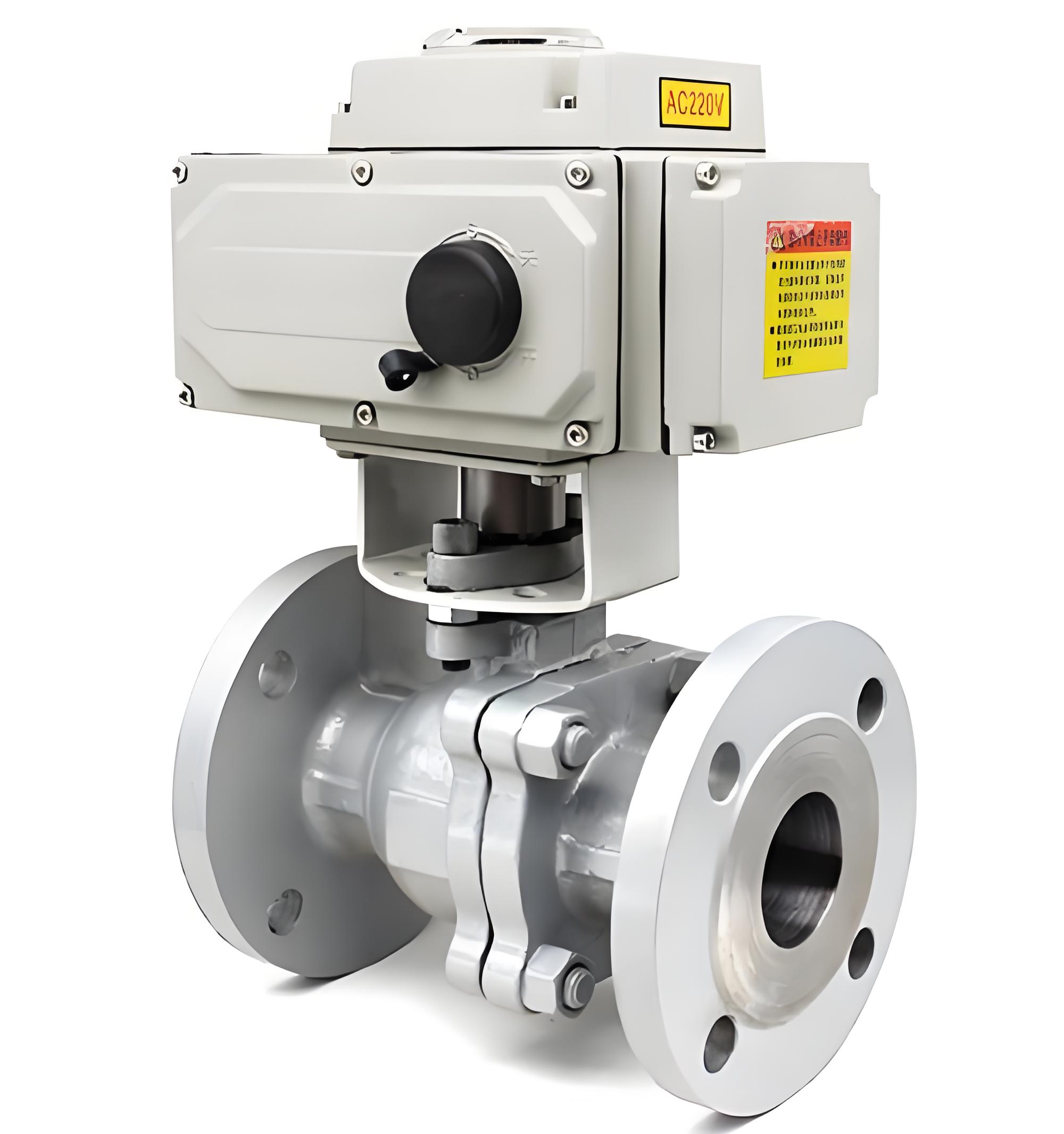

上海湖泉閥門集團有限公司Q941F-40C 是一款高性能的電動驅動、法蘭連接、鑄鋼材質的軟密封球閥。該型號專為中高壓工況設計，公稱壓力為 4.0MPa（PN40），公稱通徑為 DN80。它由智能電動執行機構與浮動式球閥閥體直連組成，通過接收標準控制信號實現閥門的遠程開關或比例調節，該產品廣泛應用于石油、化工、電力、冶金等行業的流體控制系統中，適用于水、蒸汽、油品及一般腐蝕性介質的切斷與流量調節。

2. 型號含義解析

• ‌Q‌：閥門類型為球閥。
• ‌9‌：驅動方式為電動。
• ‌4‌：連接形式為法蘭連接。
• ‌1‌：結構形式為直通式（浮動球）。
• ‌F‌：閥座密封面材料為聚四氟乙烯（PTFE），具有優異的耐腐蝕性和自潤滑性。
• ‌40‌：公稱壓力為 4.0 MPa（約 40 公斤力/平方厘米）。
• ‌C‌：閥體材質為鑄鋼（WCB），具有良好的強度和耐溫性能。

3. 主要技術參數 (針對 DN80, PN4.0MPa)

4. 產品結構與設計特點

• ‌直聯式結構‌：電動執行器與閥體采用直接連接方式，無需聯軸器，結構緊湊，體積小，重量輕，消除了中間傳動間隙，提高了控制精度和響應速度。
• ‌浮動球設計‌：球體在介質壓力作用下產生微小位移，緊壓在出口端密封面上，保證出口端密封。隨著介質壓力增加，密封能力增強。
• ‌全通徑流道‌：閥體通道直徑與管道內徑基本一致，流阻極小，流通能力大，不易積存介質，特別適合粘稠或含少量顆粒的介質。
• ‌防靜電與防火安全‌：部分配置具備防靜電功能，在球體、閥桿、閥體間設置彈簧導出靜電；閥桿采用下裝式防噴出結構，火災時金屬接觸可維持一定密封性。
• ‌雙重限位保護‌：電動執行機構具備電氣和機械雙重限位，防止過扭矩損壞閥門。

5. 電動執行機構性能

• ‌電源電壓‌：AC220V / AC380V / DC24V (可選)
• ‌控制信號‌：
  • ‌開關型‌：無源觸點或電壓信號，實現全開/全關。
  • ‌調節型‌：接收 4-20mA DC 或 1-5V DC 信號，實現 0-90° 比例調節，定位精度高（基本誤差 ±1%）。
• ‌防護等級‌：IP65 或 IP67，適應戶外及潮濕環境。
• ‌手動功能‌：配備手輪或手柄，在斷電情況下可進行手動操作，確保系統安全。
• ‌動作時間‌：根據扭矩需求，DN80 規格通常動作時間在 15秒 - 30秒左右（可選配快速型）。

6. 應用領域

• ‌石油化工‌：原油輸送、成品油管線、化工原料控制。
• ‌電力行業‌：電廠循環水系統、蒸汽管網、除灰系統。
• ‌暖通空調‌：大型中央空調冷熱水管網的流量調節。
• ‌造紙與輕工‌：紙漿、廢水排放控制。

7. 安裝與維護注意事項

• ‌安裝方向‌：閥門可水平或垂直安裝，但建議執行器向上，便于維護和觀察。
• ‌管道清潔‌：安裝前必須清除管道內的焊渣、鐵屑等雜物，以免損傷密封面。
• ‌法蘭對齊‌：連接法蘭時應保持平行同心，螺栓對角均勻擰緊，避免閥體承受額外應力。
• ‌定期維護‌：長期未動作的閥門應定期進行一次全行程開關操作，以保持密封面活性和執行機構靈活性。
