一、產品概述

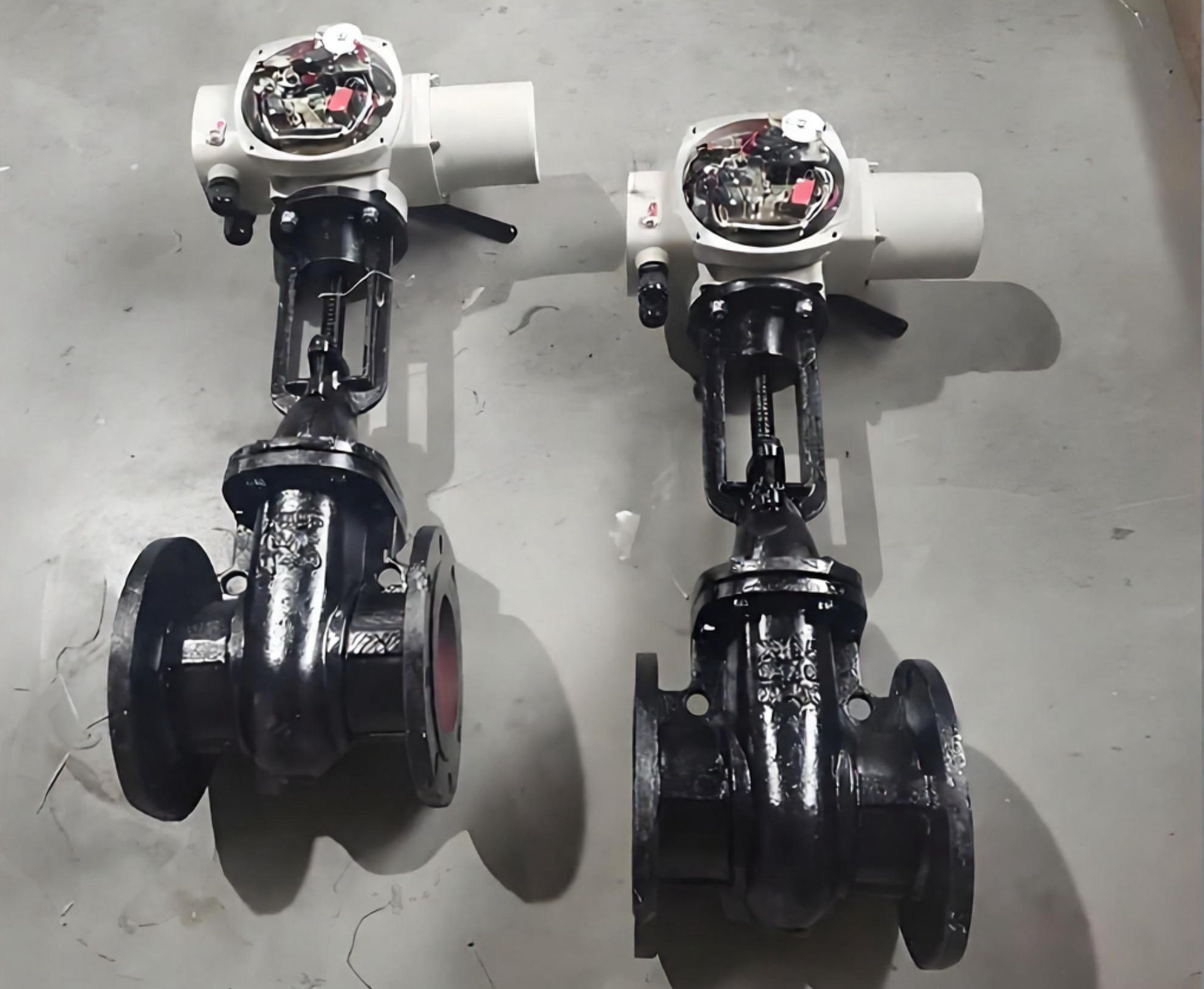

上海湖泉閥門集團有限公司Z941T-10 DN150 是一款專為低壓管路設計的電動驅動明桿楔式閘閥。該閥門采用灰鑄鐵閥體與黃銅密封面（即“銅芯”）組合，公稱壓力為 PN10（1.0 MPa），公稱通徑為 DN150。其核心功能是在石油、化工、電力、給排水及制藥等行業的管道系統中，對水、蒸汽等非腐蝕性介質進行全開或全關的截斷控制，不具備調節流量功能。

二、型號含義解析‌
- ‌Z‌：閘閥類
- ‌9‌：電動驅動方式
- ‌4‌：法蘭連接形式
- ‌1‌：明桿楔式剛性單閘板結構
- ‌T‌：密封面材料為銅合金（黃銅）
- ‌10‌：公稱壓力 PN10 (1.0 MPa)
- ‌DN150‌：公稱通徑 150mm
三、主要技術參數‌
- ‌適用介質‌：水、蒸汽（適用溫度 ≤200℃）；若為 Z941W-10 型號則適用于油品（≤100℃）。
- ‌公稱壓力‌：1.0 MPa
- ‌強度試驗壓力‌：1.5 MPa
- ‌密封試驗壓力‌：1.1 MPa
- ‌驅動方式‌：電動（可遠程控制或就地操作）
- ‌連接標準‌：國標法蘭連接
四、結構特點與優勢‌
- ‌流體阻力小‌：閥體內部介質通道直通，介質流經時不改變流動方向，不擾流，壓力損失小。
- ‌密封性能可靠‌：采用楔式剛性單閘板設計，密封面為黃銅材質，耐磨損且具有良好的自密封性能。依靠介質壓力將閘板壓向閥座，確保關閉時的嚴密性。
- ‌啟閉省力且直觀‌：明桿結構設計，閥桿隨閘板升降，操作人員可直接通過閥桿位置判斷閥門的開閉狀態，便于現場監控。
- ‌雙向流通‌：介質流向不受限制，安裝方便，適用于流向可能變化的管路系統。
- ‌自動化控制‌：配備電動執行機構，可實現遠距離自動控制，減輕人工操作強度，提高系統管理效率。
五、主要零部件材質‌
- ‌閥體、閥蓋‌：灰鑄鐵（HT200/HT250）
- ‌閘板‌：灰鑄鐵基體 + 黃銅密封面
- ‌閥桿‌：碳鋼或不銹鋼
- ‌閥桿螺母‌：青銅或球墨鑄鐵
- ‌填料‌：油浸石棉填料或柔性石墨
六、典型應用場景
該閥門廣泛應用于城市給排水管網、工業循環水系統、低壓蒸汽管道、暖通空調系統及一般工業流體輸送管線中，特別適用于需要頻繁啟閉或遠程控制的場合。
七、使用與維護注意事項‌
- ‌嚴禁用作節流‌：閘閥僅用于全開或全關，半開狀態會導致密封面沖蝕損壞。
- ‌電動操作規范‌：啟動前確認離合器位置；遠程控制時需將開關置于 REMOTE 位；就地操作時注意觀察開度指示，到位后自動停止。
- ‌定期維護‌：定期檢查填料函密封情況，必要時壓緊或更換填料；保持閥桿螺紋清潔并涂抹潤滑脂，防止銹蝕卡死。
- ‌安裝要求‌：建議垂直安裝，手輪向上；安裝前應清洗管道內雜物，防止損傷密封面。
