一、 產品概述

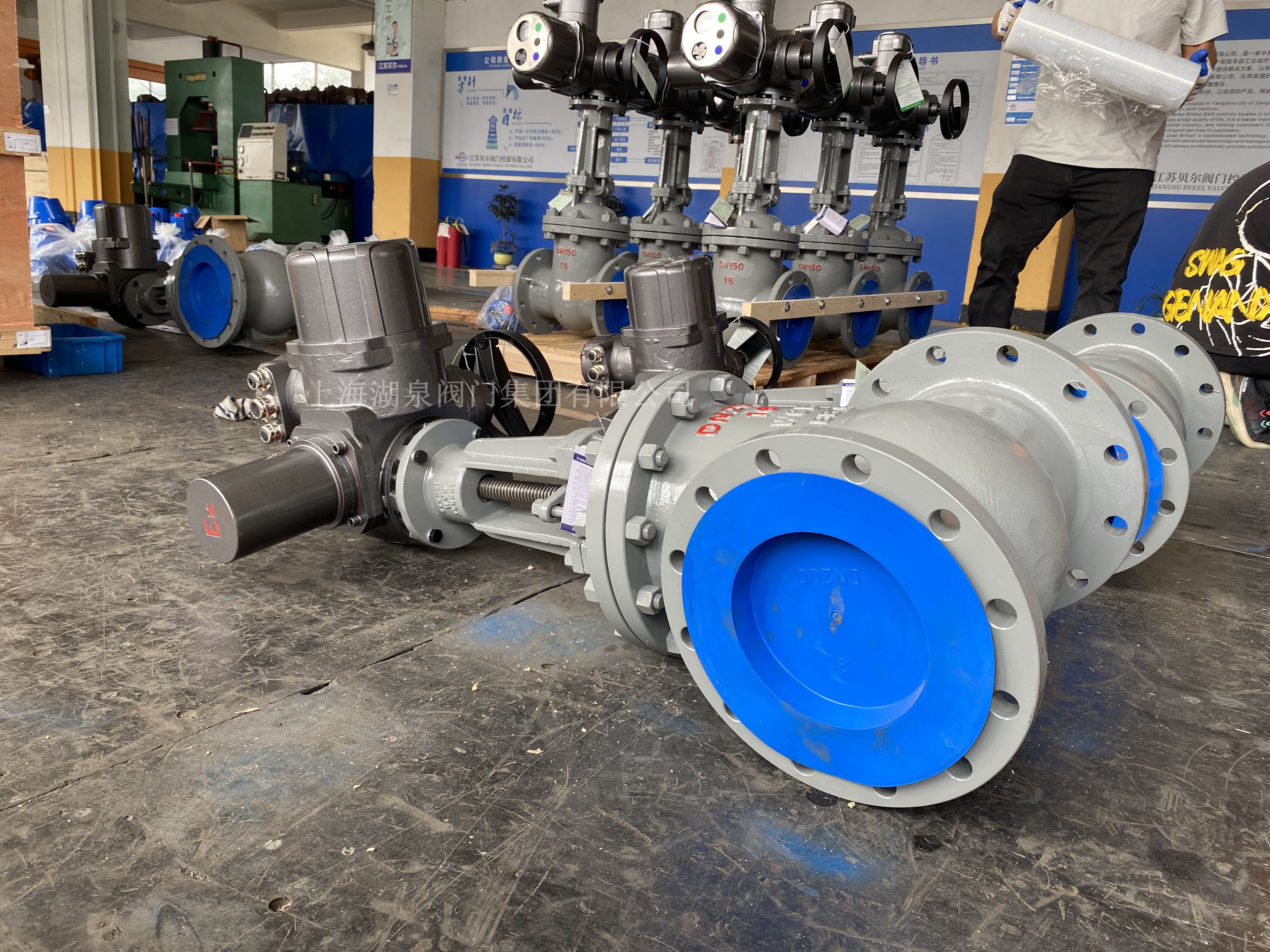

上海湖泉閥門集團有限公司Z9B41H-40 DN150 是一款專為嚴苛工況設計的法蘭連接明桿楔式剛性單閘板電動切斷閥。該閥門公稱通徑為150mm，公稱壓力為4.0MPa（PN40），主要應用于石油、化工、火力發電及水力電站等系統的管路中。其核心功能是作為介質的啟閉裝置，實現對水、高溫蒸汽、油品等介質的遠程自動控制切斷或接通，不具備流量調節功能。

二、 型號解析

• ‌Z‌：閘閥類
• ‌9‌：電動驅動方式
• ‌B‌：防爆型或特定結構系列（通常指配備防爆電動執行機構，適用于易燃易爆環境）
• ‌4‌：法蘭連接形式
• ‌1‌：明桿楔式剛性單閘板結構
• ‌H‌：密封面材料為合金鋼（Cr13系不銹鋼或堆焊硬質合金）
• ‌40‌：公稱壓力 PN40 (4.0 MPa)
• ‌DN150‌：公稱通徑 150 mm

三、 核心技術特點

1. ‌耐高溫高壓性能‌：閥體采用優質碳素鋼（WCB）或鉻鉬鋼鑄造，能夠承受4.0MPa的工作壓力。密封副配對合理，閘板和閥座密封面通常堆焊司太立（Stellite）鈷基硬質合金，具有極高的硬度、耐磨性、耐擦傷性和耐高溫性能，確保在高溫蒸汽（最高可達425℃-550℃，視具體材質而定）和高壓油品工況下的密封可靠性。
2. ‌低流阻設計‌：采用全通徑流道設計，介質流向不受限制，流體阻力小，壓力損失低，不易產生渦流，適合輸送粘稠度較高的油品或含有微量雜質的蒸汽。
3. ‌智能電動驅動‌：配備多回轉式電動執行機構，支持開關型和智能調節型控制。具備轉矩保護、現場手動/電動切換、遠程PLC控制及4-20mA信號反饋功能。中大口徑（如DN150）內部設置推力軸承，有效降低啟閉力矩，使操作更加輕便平穩。
4. ‌安全防爆‌：針對“B”系列特性，電動裝置通常具備ExdⅡBT4或更高等級的防爆認證，適用于存在爆炸性氣體混合物的危險場所，確保生產安全。

四、 主要技術參數‌

• ‌公稱通徑‌：DN150
• ‌公稱壓力‌：PN40 (4.0 MPa)
• ‌適用溫度‌：-29℃ ～ 425℃（碳鋼WCB材質）；若選用鉻鉬鋼材質，最高可達550℃。
• ‌適用介質‌：水、飽和/過熱蒸汽、原油、重油、導熱油等非強腐蝕性介質。
• ‌連接標準‌：法蘭連接符合 JB/T 79 或 GB/T 9113 標準。
• ‌制造標準‌：設計制造遵循 GB/T 12234，檢驗試驗遵循 GB/T 13927。

五、 應用領域

• ‌火力發電廠‌：主蒸汽管道、給水管道、燃油系統的切斷控制。
• ‌石油化工‌：煉油廠的高溫油品輸送管線、蒸汽伴熱系統。
• ‌供熱管網‌：城市集中供熱的高溫?zé)崴蛘羝鞲删W(wǎng)。

六、 安裝與維護注意事項

• ‌安裝方向‌：閥門應水平安裝在管道上，電機部分向上，嚴禁倒置或傾斜安裝，以防止電動執行器進水或受力不均。
• ‌初次調試‌：通電前必須手動將閥門開啟至約50%位置，確認電機相序正確，避免因相序接反導致閥門過力矩?fù)p壞或電動頭故障。
• ‌定期維護‌：定期檢查電動執行器的潤滑情況，保持閥桿清潔并涂抹潤滑脂，防止銹蝕卡死。在長期靜止后重新啟用前，建議進行數次全開全關測試以驗證密封性能。
