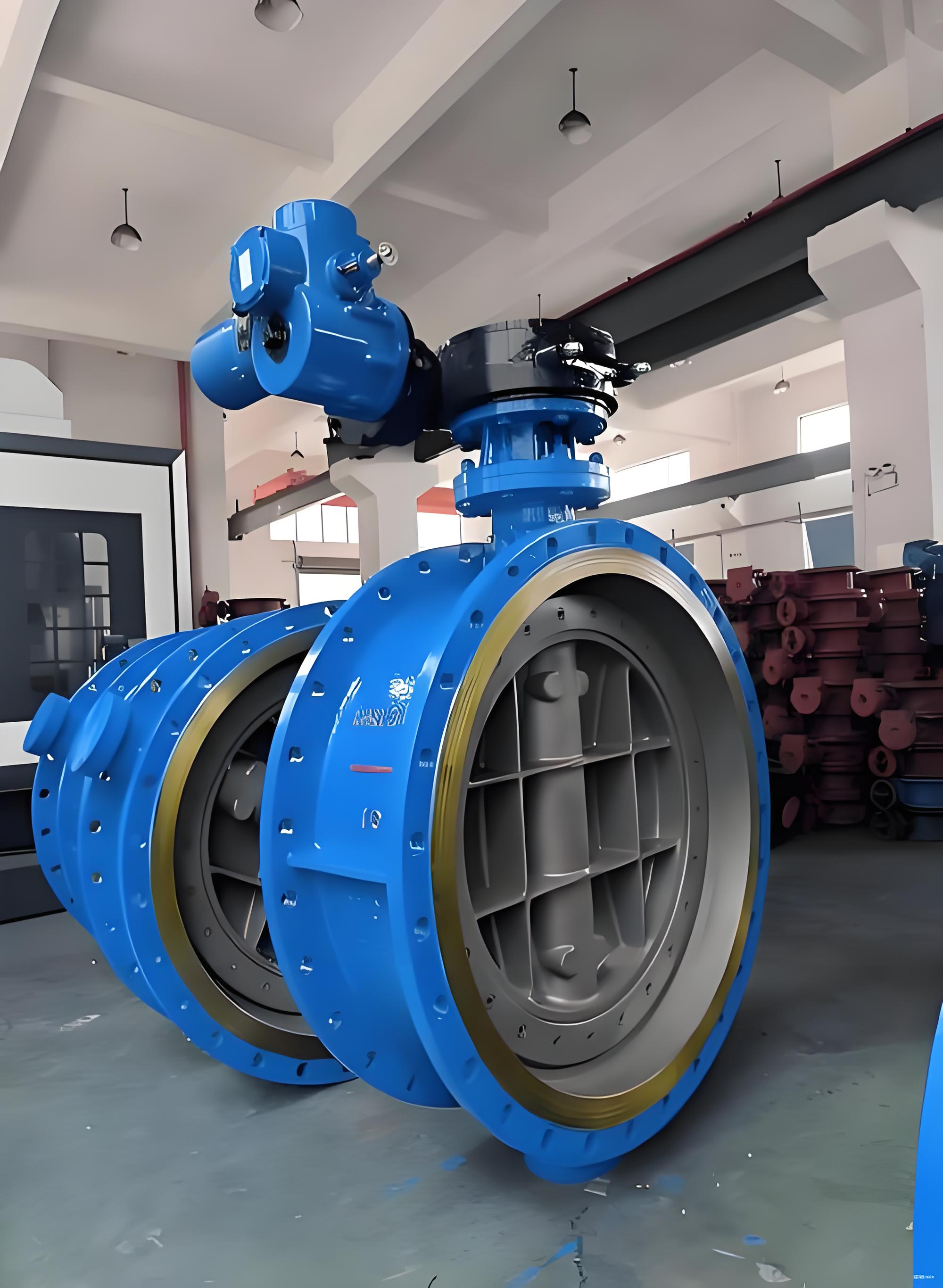

上海湖泉閥門集團有限公司D943H-16C-DN1600 是一款公稱通徑 1600mm、PN1.6MPa 壓力的‌電動法蘭式三偏心金屬硬密封蝶閥‌，采用鑄鋼閥體與堆焊硬質合金密封面，適用于高溫蒸汽、油品及腐蝕性介質的大口徑切斷與調節工況 。‌‌

型號含義與核心參數

• ‌D‌：蝶閥；‌9‌：電動驅動；‌4‌：法蘭連接；‌3‌：三偏心結構；‌H‌：密封面為堆焊不銹鋼/硬質合金；‌16‌：公稱壓力 PN1.6MPa；‌C‌：閥體材質為鑄鋼（WCB）；‌DN1600‌：公稱通徑 1600mm 。
• ‌適用溫度‌：碳鋼閥體通常為 -29℃～425℃（具體視密封材料而定）。
• ‌適用介質‌：水、蒸汽、油品、煙氣、弱腐蝕性流體等。
• ‌密封等級‌：金屬硬密封，可達氣泡級零泄漏（符合 GB/T 13927 標準）。
• ‌連接標準‌：國標法蘭（GB/T 9113），結構長度符合 GB/T 12221 。‌‌

結構特點與優勢

• ‌三偏心設計‌：軸向、徑向及角度三重偏心，使蝶板啟閉瞬間脫離閥座，實現‌無摩擦密封‌，大幅延長壽命并降低操作扭矩 。
• ‌金屬硬密封‌：密封面堆焊鈷基或不銹鋼硬質合金，耐沖刷、耐高溫（≤425℃），適合惡劣工況 。
• ‌雙向密封‌：依靠楔形擠壓效應和介質壓力自緊，正反向均可實現可靠密封 。
• ‌大口徑適配‌：DN1600 屬特大口徑，采用加強型閥板與閥桿結構，確保低流阻和高強度 。‌‌

典型應用場景

• ‌電力行業‌：主蒸汽管道、煙氣脫硫系統、冷卻水循環。
• ‌石油化工‌：高溫油品、催化裂化裝置進出口、油氣輸送。
• ‌冶金市政‌：高爐煤氣回收、區域供熱管網、大型給排水工程 。‌‌

選型與注意事項

• ‌執行器匹配‌：DN1600 口徑扭矩極大，需選配大扭矩角行程電動執行器（帶力矩保護及位置反饋），嚴禁手動直接驅動。
• ‌安裝空間‌：法蘭連接需預留足夠螺栓操作空間，注意閥門全開時的旋轉半徑。
• ‌介質確認‌：若介質溫度超過 425℃或含強腐蝕成分，需確認密封面堆焊材質（如 Stellite 合金）及閥體升級方案（如不銹鋼）。
• ‌非標定制‌：大口徑產品通常需排產，交貨期較長，建議提前確認尺寸標準（國標/美標）及測試要求（如 API 598）。‌‌
•
