一、 產品概述

上海湖泉閥門集團有限公司Z43WF系列無導流孔平板閘閥‌是一種用于截斷或接通管路中介質的啟閉設備。其核心特點在于“無導流孔”設計，即閘板上沒有通孔，全開時通道平滑呈直線形，流阻系數??；全關時依靠浮動閥座實現雙向密封。

• ‌型號解析‌：
  • ‌Z‌：閘閥類
  • ‌4‌：法蘭連接
  • ‌3‌：平行式單閘板結構
  • ‌W‌：閥體材質為碳鋼（WCB）
  • ‌F‌：密封面材料為聚四氟乙烯（PTFE）或柔性石墨復合密封
  • ‌-25C / -40C‌：公稱壓力分別為 PN2.5MPa (25公斤) 和 PN4.0MPa (40公斤)，C代表鑄鋼閥體。
  • ‌無導流孔‌：適用于不需要通球清管的管線，相比帶導流孔閥門，結構更緊湊，長度更短。

二、 具體規格參數詳解

1. Z43WF-25C, DN150

• ‌公稱通徑‌：DN150 (6英寸)
• ‌公稱壓力‌：PN2.5 MPa (Class 150/300級別對應范圍，具體依標準而定，通常25C指2.5MPa)
• ‌適用介質‌：石油、天然氣、水、油品等非腐蝕性或弱腐蝕性介質。
• ‌工作溫度‌：-29℃ ～ 121℃（常規型），若采用特殊密封可達更高溫度。
• ‌連接方式‌：法蘭連接（符合 GB/T 9113 或 ASME B16.5 標準）。

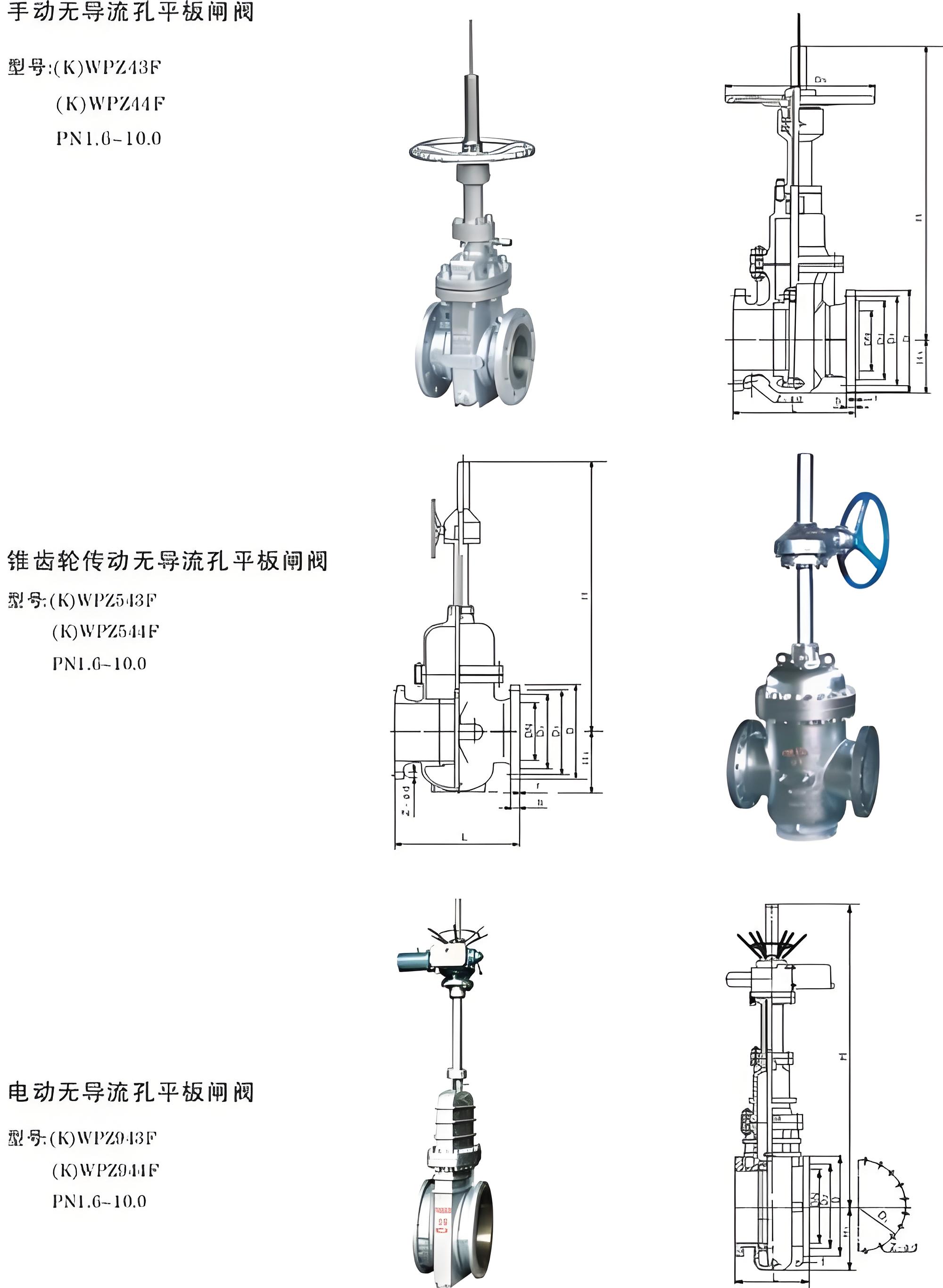

• ‌驅動方式‌：由于DN150口徑較大，通常配置‌傘齒輪傳動‌或‌電動執行機構‌，以減小操作力矩；也可配手動輪（視具體廠家設計而定，但大口徑建議齒輪驅動）。

2. Z43WF-40C, DN100

• ‌公稱通徑‌：DN100 (4英寸)
• ‌公稱壓力‌：PN4.0 MPa (Class 300級別對應范圍)
• ‌適用介質‌：同上，適用于壓力較高的油氣輸送管線。
• ‌工作溫度‌：-29℃ ～ 121℃。
• ‌連接方式‌：法蘭連接。
• ‌驅動方式‌：DN100口徑可配置‌手動手輪‌或‌傘齒輪傳動‌，操作相對輕便。

三、 核心技術特點

• ‌雙重密封機制，零泄漏‌

  • 采用O形密封圈與浮動閥座設計。閥門關閉時，介質壓力推動閥座緊貼閘板，形成“PTFE對金屬”的初始密封，隨后在高壓下形成“金屬對金屬”的第二道密封。
  • 填料函設有輔助密封油脂注入接口，可實現在線緊急注脂密封，確保絕對零泄漏。

• ‌自動卸壓功能，安全性高‌

  • 當閥門關閉且閥腔內壓力因熱膨脹升高時，進口閥座會自動向凹槽移動，將多余壓力泄放至管道低壓側，防止閥腔超壓爆裂，保證使用安全。

• ‌低流阻，直通式流道‌

  • 全開狀態下，流道與管道內徑一致，呈直線形，流阻系數極小，無壓力損失。雖然是無導流孔設計，但其平滑通道仍有利于介質流動。

• ‌自清洗閥座，壽命長‌

  • 在閥門開啟或關閉過程中，閥座圈能自動清潔閘板兩側的污物，防止雜質堆積影響密封。閥座密封面通常噴焊硬質合金或采用耐磨材料，耐沖蝕、耐磨損。

• ‌雙向密封，安裝靈活‌

  • 進出口雙向密封結構，不受介質流向限制?？伤健⒋怪被騼A斜任意角度安裝，適應各種復雜工況空間。

• ‌輕量化與緊湊結構‌

  • 無導流孔設計使得閥門結構長度比帶導流孔閥門更短，重量更輕，節省安裝空間，特別適用于空間受限的場合。

四、 主要零部件材質（典型配置）

五、 應用領域

• ‌石油天然氣‌：長輸管線、開采井口、凈化裝置、儲氣罐進出口。
• ‌化工行業‌：各類腐蝕性或非腐蝕性流體輸送管道。
• ‌城市管網‌：燃氣輸送、自來水工程、污水處理。
• ‌其他工業‌：電力、造紙、制藥、冶金等需要可靠截斷介質的場合。

六、 執行標準

• ‌設計制造‌：JB/T 5298、API 6D
• ‌結構長度‌：JB/T 5298、API 6D
• ‌連接法蘭‌：GB/T 9113、ASME B16.5
• ‌試驗檢驗‌：JB/T 9092、API 598

七、 選型與維護建議

• ‌選型注意‌：確認介質是否含有硫化氫（H2S），若含硫量高，需選擇抗硫材質（如閥桿采用抗硫不銹鋼，閘板堆焊司太立合金）。
• ‌安裝方向‌：雖然可任意角度安裝，但建議閥桿垂直向上，以便于操作和維護。
• ‌定期維護‌：
  • 定期檢查填料函，若有輕微泄漏可通過注脂嘴注入密封脂。
  • 長期不動作的閥門，應定期進行開關測試，防止閥座與閘板粘連。
  • 保持閥桿螺紋清潔并涂抹潤滑脂。
