1. 產品概述

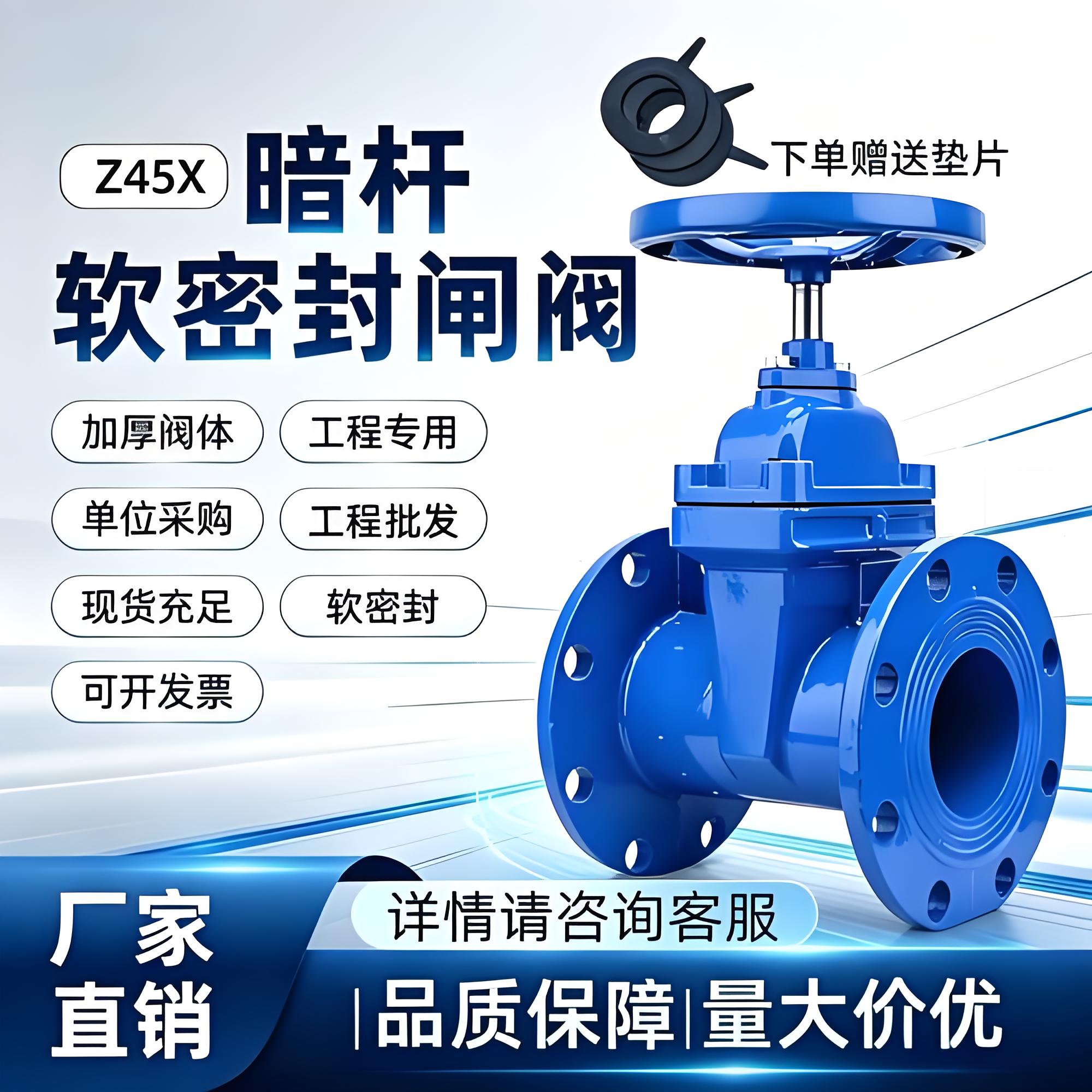

上海湖泉閥門集團有限公司Z45X-10Q是一款高性能的暗桿彈性座封閘閥，專為中低壓流體管路系統設計。該型號閥門采用QT450球墨鑄鐵作為主體材料，具備優異的機械強度和韌性；“10”代表公稱壓力為1.0MPa，“Q”代表閥體材質為球墨鑄鐵。DN300的大口徑設計使其廣泛應用于市政供水、污水處理及工業管道系統中，主要起到截斷或接通介質流的作用，不具備調節和節流功能。

2. 核心結構與材質特點

• ‌閥體材質（QT450）：‌ 采用國標QT450-10球墨鑄鐵制造。相比傳統灰口鑄鐵，QT450具有更高的抗拉強度（≥450MPa）和伸長率（≥10%），接近鋼的機械性能，同時保留了優良的鑄造性和耐磨性，能有效抵抗管道應力和水錘沖擊。
• ‌全包覆閘板技術：‌ 閘板骨架采用球墨鑄鐵，整體包覆高性能橡膠（通常為EPDM或NBR）。通過先進的硫化工藝，使橡膠與鐵芯緊密結合，符合DVGW標準。這種設計徹底隔離了金屬閥芯與介質的接觸，解決了傳統閘閥易生銹、密封面磨損導致泄漏的問題。
• ‌平底式閥座設計：‌ 閥底采用全流域直通式設計，無滯流凹腔。這不僅確保了流體暢通、流阻系數小，還避免了介質沉積造成的二次污染，特別適用于對衛生要求較高的生活飲用水系統。

3. 密封與防腐性能

• ‌多重密封結構：‌
  • ‌主密封：‌ 依靠彈性閘板的變形補償作用，實現雙向零泄漏密封。關閉狀態下，任何一側均能承受1.1倍閥門工壓而不滲漏。
  • ‌上密封：‌ 閥桿與頂蓋之間采用“內3外2”共五道O型密封圈結構，替代傳統的填料密封。這種設計大幅減小了摩擦阻力，操作更輕便，且密封可靠，無需定期調整填料壓蓋。
• ‌防腐處理：‌ 閥體內、外表面均采用靜電噴涂環氧樹脂粉末涂層，涂層均勻牢固，絕不露鐵。中腔連接螺栓頂部進行封膠處理，隔絕螺栓與環境接觸，顯著延長閥門在潮濕或腐蝕性環境中的使用壽命。

4. 操作與維護便利性

• ‌暗桿結構設計：‌ 閥桿螺母設在閘板上，手輪轉動帶動閥桿旋轉，進而提升閘板。這種結構緊湊，安裝高度低，節省空間，特別適合地下管網或空間受限的安裝場合。
• ‌人性化操作指示：‌ 啟閉方向為順時針關閉。考慮到溫度變化可能引起的鎖死現象，建議在全開位置（閥桿頂點）再倒回1/2-1圈作為正常工作位。操作端采用標準化方榫設計，便于使用專用扳手或加裝電動執行機構。
• ‌免維護特性：‌ 由于采用了O型圈密封和環氧涂層，閥門在正常使用周期內基本無需特殊維護，降低了長期運營成本。

5. 技術參數規格（DN300參考）

• ‌公稱通徑：‌ DN300
• ‌公稱壓力：‌ PN10 (1.0 MPa)
• ‌適用介質：‌ 水、污水、天然氣、油品等非腐蝕性或弱腐蝕性流體
• ‌工作溫度：‌ 常溫（通常-10℃至80℃，具體取決于橡膠材質）
• ‌連接方式：‌ 法蘭連接（符合GB/T9113等國家標準）
• ‌驅動方式：‌ 手動（可定制齒輪傳動或電動裝置）

6. 應用領域

• ‌市政公用：‌ 自來水廠、城市給排水管網、污水處理廠。
• ‌建筑行業：‌ 高層樓宇供水、消防系統、暖通空調系統。
• ‌工業領域：‌ 石油化工、電力、冶金、造紙、食品加工等流體輸送管線。

7. 選型與使用注意事項

• ‌壓力匹配：‌ 閥門的工作壓力應大于或等于管道的實際工作壓力。
• ‌安裝方向：‌ 雖為雙向密封，但建議按照閥體箭頭指示方向安裝，以便于維護和識別。
• ‌定期保養：‌ 盡管維護需求低，仍建議定期檢查閥門外觀涂層及操作靈活性，避免外力碰撞損壞密封面。
