1. 產品概述

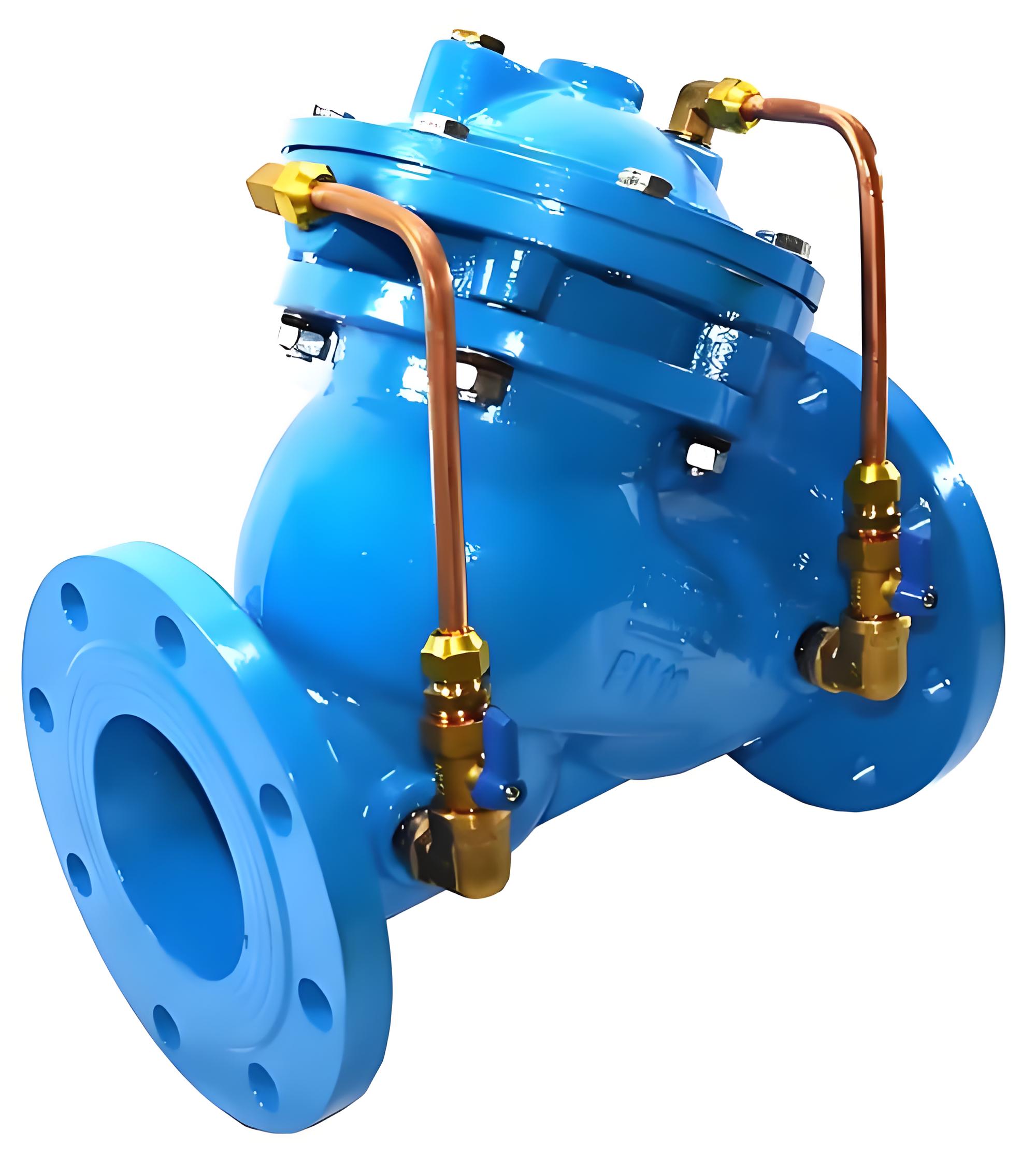

JD745X多功能水泵控制閥是一種集電動閥、止回閥和水錘消除器功能于一體的高性能水力控制設備。該型號具體規格為‌公稱通徑DN150‌，‌公稱壓力PN16（1.6MPa）‌，閥體材質采用‌球墨鑄鐵‌。它主要安裝在水泵出口端，用于防止介質倒流、消除水錘效應，并保護水泵及管路系統的安全運行。通過水力自力式控制，無需外接電源或復雜的電控系統，即可實現閥門的自動啟閉。

2. 核心功能與優勢

• ‌三閥合一‌：替代了傳統的電動閘閥/蝶閥、止回閥和水錘消除器，簡化了管路結構，降低了安裝成本和維護難度。
• ‌消除水錘‌：采用“緩開、速閉、緩閉”的控制邏輯。停泵時，主閥板先快速關閉約90%以防止倒流，剩余10%緩慢關閉以消除破壞性水錘，將水錘峰值控制在小于1.5倍工作壓力以內。
• ‌節能低阻‌：閥體采用全通道、直流式、流線型設計，水力損失小。在管道流速2m/s時，壓力損失小于0.01MPa，有效降低能耗。
• ‌自動運行‌：利用水泵啟停時的水壓差作為動力，隨水泵電機啟停自動完成開啟和關閉動作，操作簡便，可靠性高。

3. 主要技術參數

4. 結構與材質說明

• ‌閥體/閥蓋‌：‌球墨鑄鐵 (QT450-10)‌。相比普通灰鑄鐵，球墨鑄鐵具有更高的強度、韌性和耐腐蝕性，更適合PN16壓力等級及DN150口徑的工況要求。
• ‌閥座/閥盤‌：銅合金或2Cr13不銹鋼，確保密封面的耐磨性和耐腐蝕性。
• ‌密封件‌：丁腈橡膠 (NBR)，具有良好的耐油、耐水和耐磨性能。
• ‌膜片/活塞‌：采用夾織物丁腈橡膠膜片或不銹鋼活塞，配合雙控制室結構，實現精準的壓力傳遞和控制。
• ‌其他部件‌：閥桿采用2Cr13不銹鋼，彈簧采用50CrVA合金鋼，調節閥和過濾器采用銅合金或不銹鋼。

5. 工作原理

• ‌停泵狀態‌：閥門出口端壓力作用于主閥板，同時膜片控制器上腔連通壓力水，下腔與進口低壓相通，閥板在靜壓作用下處于全關位置。
• ‌啟泵過程‌：水泵啟動后，進口壓力升高，壓力水通過旁通管緩慢進入膜片下腔，推動主閥板緩慢開啟。開啟速度可通過調節閥設定，避免開泵水錘。
• ‌正常運行‌：閥板完全開啟，水流通過，阻力極小。
• ‌停泵過程‌：水泵停止瞬間，進口壓力驟降，主閥板在自重和彈簧力作用下迅速關閉大部分開度（約90%），防止介質大量倒流。隨后，控制室上腔的水壓推動膜片，使剩余開度緩慢關閉，消除停泵水錘。

6. 應用領域

廣泛應用于高層建筑給水系統、市政給排水管網、消防供水系統、工業流體輸送系統（如石化、電力、食品、醫藥等）。特別適用于需要防止水錘破壞和保護水泵反轉的場景。

7. 安裝與維護注意事項

• ‌安裝方向‌：必須水平安裝，閥蓋向上。閥體箭頭指示方向應與水流方向一致，嚴禁反裝。
• ‌前置過濾‌：閥前必須安裝過濾器，防止雜質堵塞控制管路或損壞膜片/活塞。
• ‌空間要求‌：安裝位置應留有足夠的空間，便于調試和維護調節閥及檢查膜片室。
• ‌調試‌：系統運行前，需檢查控制管路連接是否正確，調節閥是否處于全開狀態。根據實際工況，調節緩閉時間至最佳狀態（通常建議30-60秒）。
• ‌維護‌：定期清洗過濾器，檢查膜片是否有老化或破損跡象，確保閥門動作靈敏可靠。
