調節閥的組成及執行器工作原理

[ 2013-06-15 ]

調節閥的組成

        調節閥(Control Valve)，國外也稱為控制閥，是一種常見的執行器類型。調節閥根據控制器輸出的控制作用，自動調節閥門的開度，從而實現工業過程控制領域中的溫度、壓力、流量、物位、成分等工藝參數的調節。
       調節閥可以看成由兩部分組成，即執行機構和調節機構。執行機構是驅動部分，本質上是一個位置伺服系統；調節機構實際上就是閥門，主要由閥體、閥座、閥芯和閥桿或轉軸等幾部分組成。
       按照使用的驅動能源不同，調節閥分為三大類：
       (1)氣動調節閥：以壓縮空氣為能源的氣動執行器．氣動執行器的輸入信號為20~100kPa。
       (2)電動調節閥：以電為能源的電動執行器，電動執行器的輸入信號為4~20mA DC。
       (3)液動調節閥：以高壓液體為能源的液動執行器，國內使用較少。

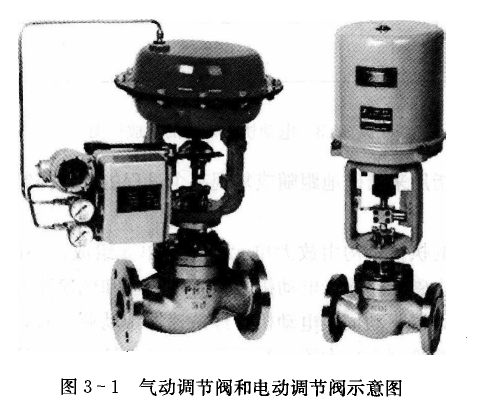

       不管執行機構如何，上述三類調節閥的調節機構即閥門可以互換。例如，氣功調節閥和電動調節閥的執行機構不同，但調節機構即閥門可能是相同的。氣動調節閥和電動調節閥如圖3-1所示。

執行器工作原理

執行器工作原理如圖3—2所示。下面以調節閥為例，解釋執行器工作原理：來自控制器的信號經信號轉換單元轉換為標準信號制式后，與來自執行機構的位置發生單元的位置反饋信號進行比較，其信號差值輸入到執行機構，以確定執行機構作用的方向和大小。執行機構將輸入信號轉換為推力或位移推動調節機構，控制調節閥的動作，改變調節閥閥芯與閥座間的流通面積，從而改變被測介質的流量。當位置反饋信號與輸入信號相等時，系統處于平衡狀態，調節閥處于某一開度。
