一、 產品概述與結構分類

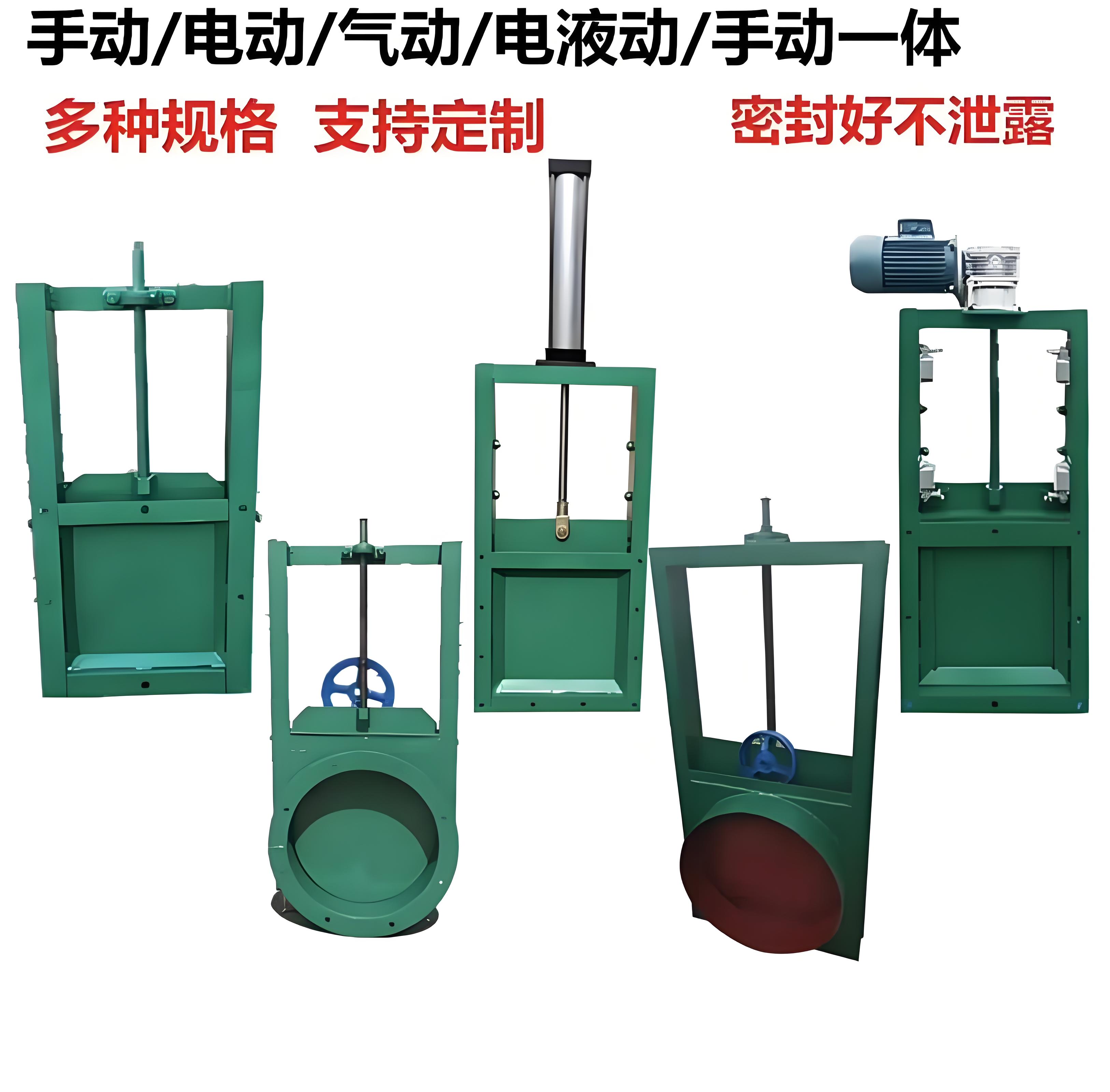

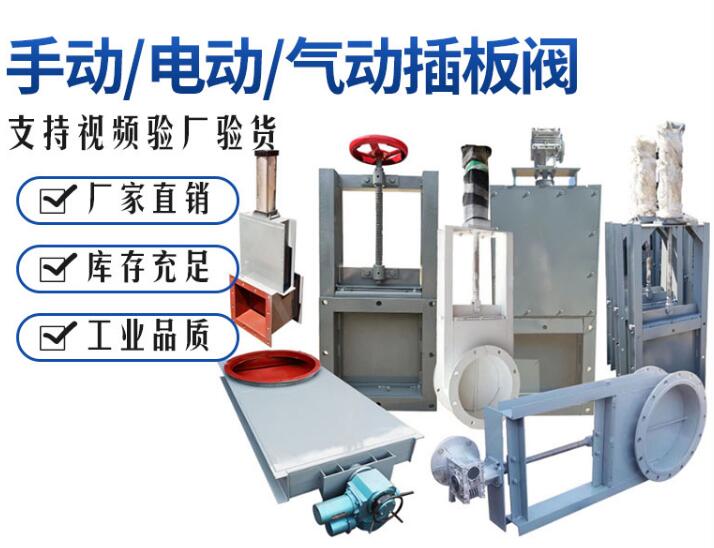

電動插板閥由閥體、閘板、驅動裝置（電動執行機構）及密封組件構成。根據通道形狀與應用場景，主要分為以下兩類：

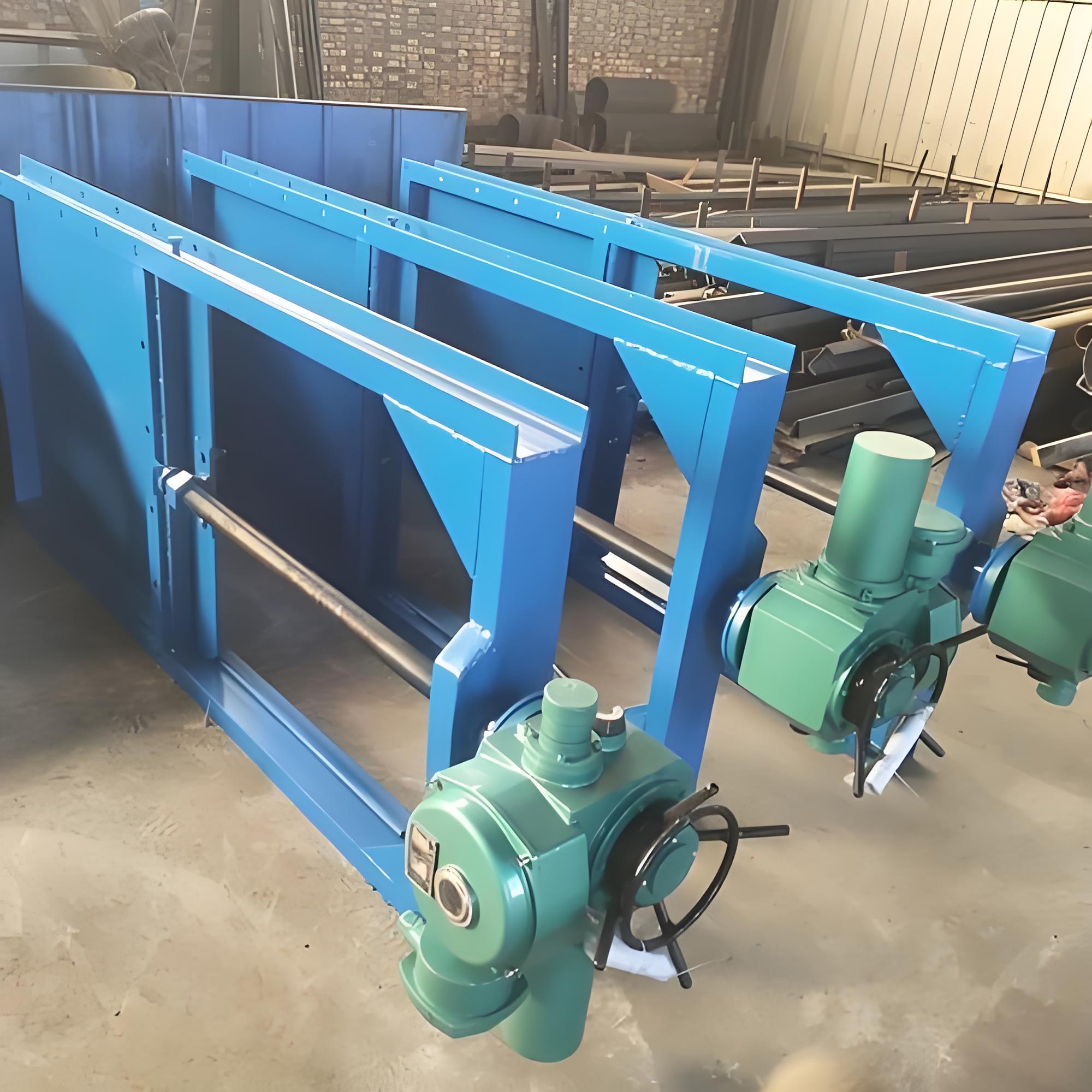

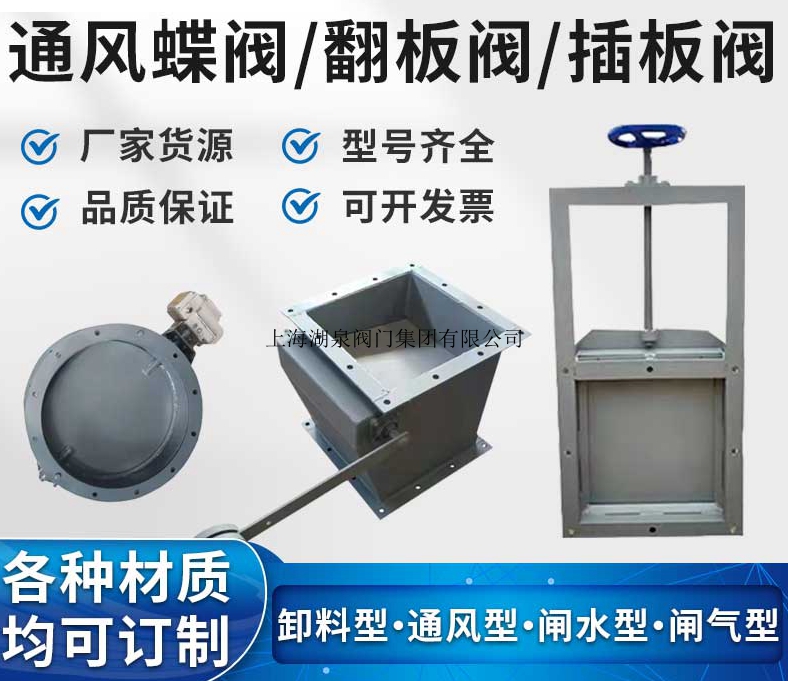

1. ‌方形插板閥‌：常用于通風除塵、煙氣處理及固體物料輸送系統。其結構多為框架式，適用于大口徑低壓工況，具備分流合流或流向切換功能。
2. ‌圓形插板閥（刀型閘閥）‌：常用于煤化工、石油化工及漿液介質管道。采用上裝式結構，針對含雜質、高粘度介質設計，具有剪切力強、密封緊密的特點。

二、 核心技術參數詳解

在技術文檔或選型表中，以下參數是定義閥門性能的關鍵指標：

通徑范圍因結構形式而異，需根據管道實際流量確定：

• ‌圓形/刀型‌：常規覆蓋 DN50 ~ DN1200。部分特殊定制型號可擴展至 DN15（小口徑）或 DN1800（超大口徑）。
• ‌方形‌：常見規格為 200×200mm 至 1000×1000mm，大型通風系統可達 3600mm 甚至更大（如 DN2800mm 以上）。

壓力等級取決于介質特性與管道系統設計：

• ‌常規低壓‌：PN1.0 MPa ~ PN1.6 MPa，適用于大多數水、氣及漿液介質。
• ‌微壓/常壓‌：對于煤氣、煙氣等通風系統，壓力通常較低，范圍為 0.05 MPa ~ 0.25 MPa。
• ‌高壓特殊型‌：部分鋼制楔式結構可達 PN10.0 ~ PN20.0 MPa，但此類較少見于普通插板閥，多見于法蘭閘閥。

材質與密封件決定了耐溫極限：

• ‌常規范圍‌：-10℃ ~ +200℃ 或 -29℃ ~ +300℃。
• ‌高溫工況‌：針對鍋爐出口或窯爐煙氣，需耐受 230℃ ~ 300℃ 甚至更高溫度，且要求快速升溫不變形。此時需選用耐熱不銹鋼（如 316L）并配備散熱片或延長桿。

• ‌液體/漿液‌：水、污水、紙漿、礦漿、泥漿等含纖維或顆粒介質。
• ‌氣體‌：空氣、煙氣、煤氣、有毒有害及易燃氣體。
• ‌固體粉末‌：水泥、粉煤灰、糧食顆粒等干物料。

• ‌碳鋼‌：WCB、Q235A，適用于無腐蝕性介質。
• ‌不銹鋼‌：304、316、316L，適用于腐蝕性介質、食品級要求或高溫煙氣環境。
• ‌密封材料‌：分為硬密封（金屬對金屬，耐高溫耐磨）和軟密封（橡膠、聚四氟乙烯，密封性好但耐溫有限）。

三、 尺寸標準與連接規范

電動插板閥的尺寸設計需嚴格遵循國家標準或行業規范，以確保安裝兼容性。

• ‌通用標準‌：GB/T 9113、GB/T 9115、JB/T 79。
• ‌煤氣專用‌：符合 GB 6222《工業企業煤氣安全規程》及相關法蘭標準。
• ‌安裝孔距‌：需明確法蘭外徑、螺栓孔中心距及螺栓孔徑（如 8-Φ12, 8-Φ14 等），確保與管道法蘭匹配。

外形尺寸直接影響安裝空間規劃，典型數據如下：

• ‌200×200mm 規格‌：法蘭連接尺寸約 256×256mm，整體高度約 820mm。
• ‌250×250mm 規格‌：法蘭連接尺寸約 306×306mm，整體高度約 930mm。
• ‌300×300mm 規格‌：法蘭連接尺寸約 356×356mm，整體高度約 1050mm。
• 注：具體長度（L）與高度（H）隨制造商設計略有差異，超大口徑需定制支架以克服自重影響。

• ‌電壓‌：AC 380V、220V 或 DC 24V。
• ‌控制方式‌：開關型（遠程開關量控制）、調節型（4-20mA 信號反饋）。
• ‌防護等級‌：通常要求 IP55 或 IP67，以適應戶外或粉塵環境。
• ‌手動功能‌：必須配備手搖裝置，以便在斷電情況下進行緊急操作。

四、 選型與維護建議

1. ‌工況匹配‌：對于含顆粒介質，優先選擇刀型閘閥結構，利用閘板刃口切斷纖維；對于氣體密封要求高的場合，應選擇帶有雙向密封結構的插板閥。
2. ‌安裝方向‌：閥門應垂直安裝，閘板升降方向與地面垂直，確保管道軸線與閥門軸線對齊，偏差控制在 0.5mm 以內。
3. ‌日常維護‌：定期檢查電動執行機構的潤滑情況，清理閘板導軌處的積灰或結垢，確保密封面清潔。對于高溫工況，需檢查散熱部件是否有效工作。

綜上所述，電動插板閥的選型需綜合考量通徑、壓力、溫度、介質特性及安裝空間。準確的技術參數描述與規范的尺寸標準，是確保系統安全穩定運行的基礎。在實際工程應用中，建議依據具體工況圖紙與制造商進行詳細技術確認。
