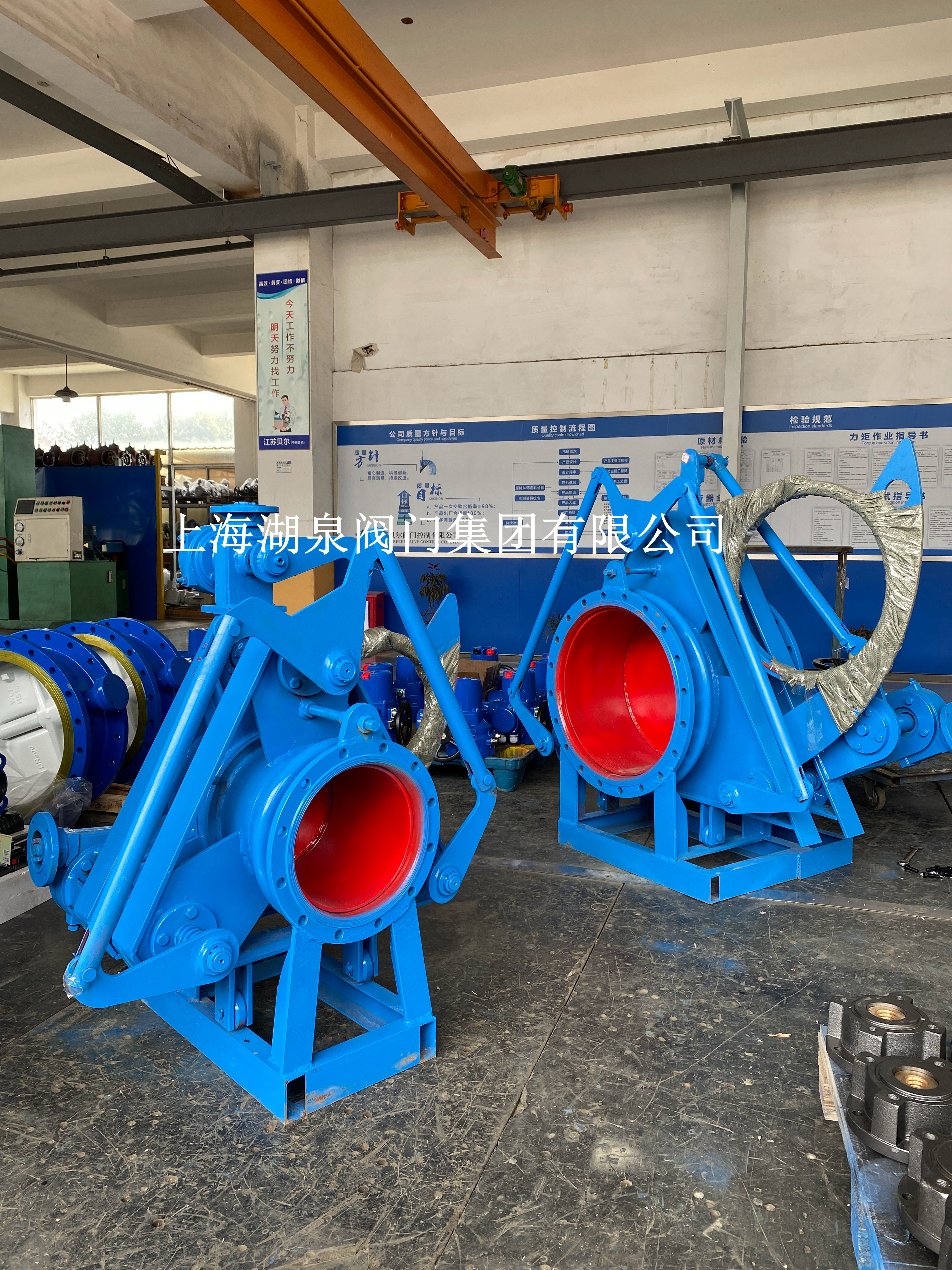

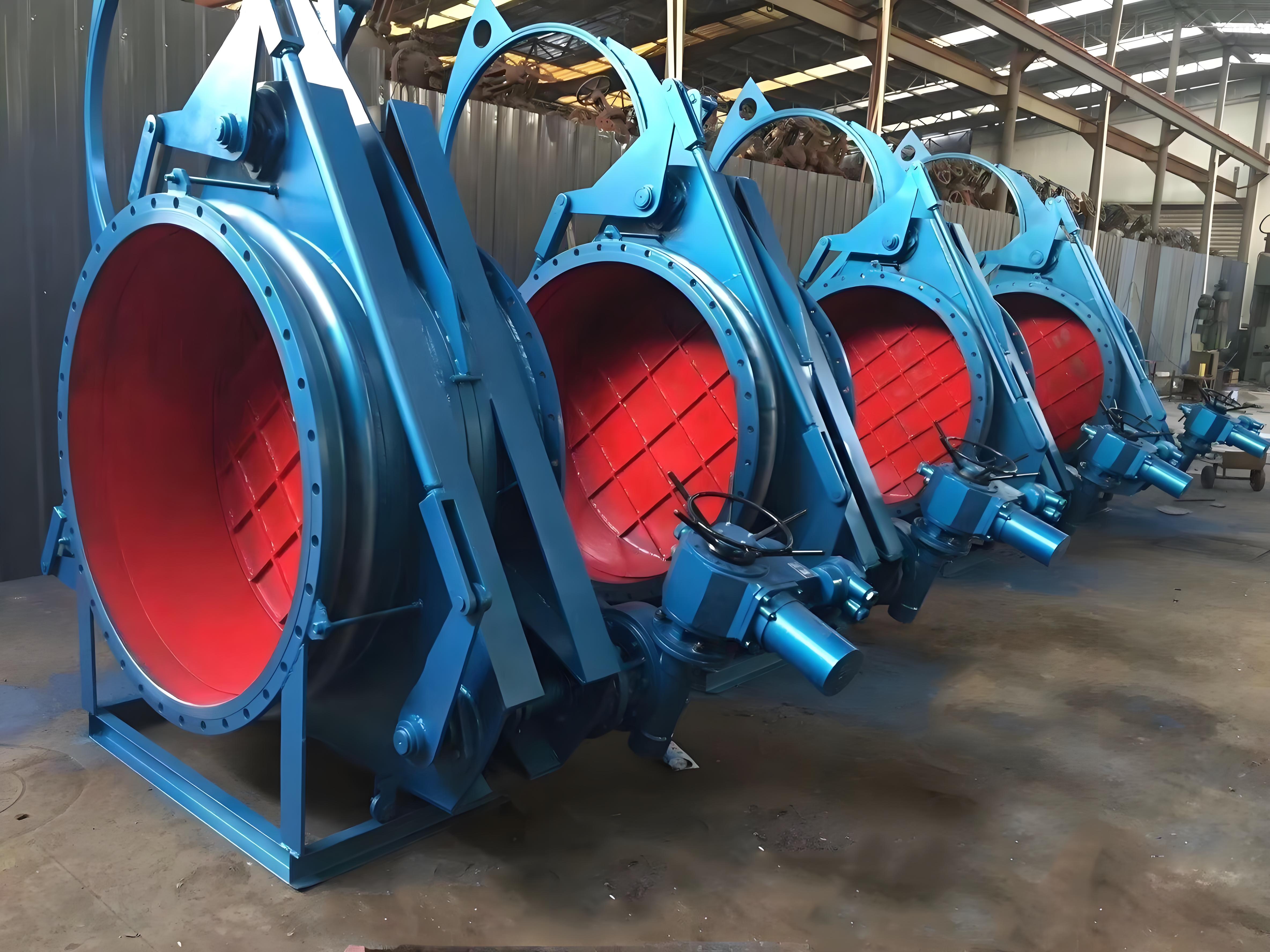

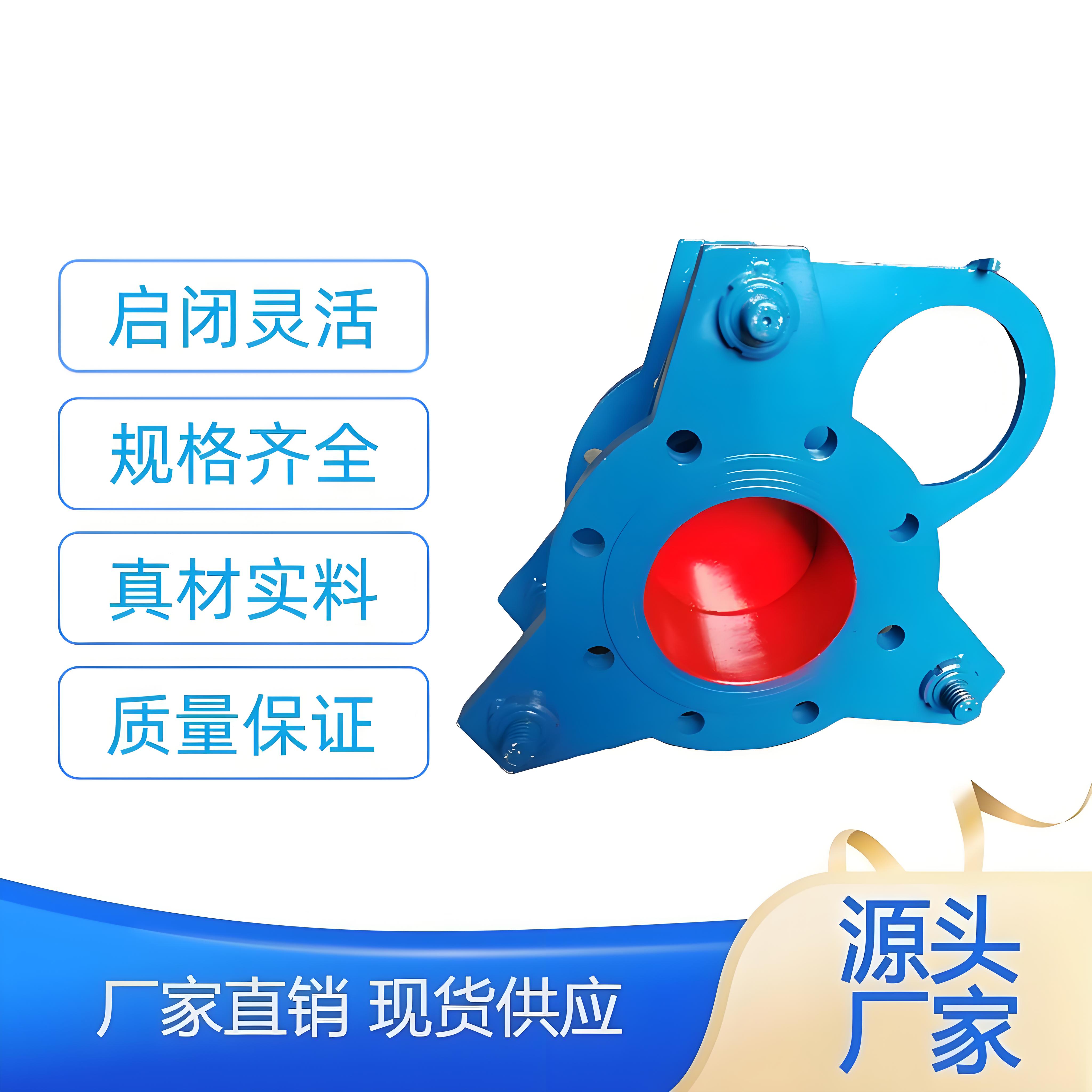

上海湖泉閥門集團有限公司F943X-6C/DN900 電動扇形盲板閥（又稱電動扇形眼鏡閥）是一種專用于工業管道氣體介質絕對切斷的自動化設備。該型號閥門特別適用于大口徑（DN900）工況，廣泛應用于冶金、煤氣、化工、環保及電力等行業，尤其適合高爐煤氣、轉爐煤氣等有毒、有害、易燃氣體的管路隔斷。以下從產品結構、技術參數、工作原理、安裝要求及選型指南五個維度進行詳細解析。

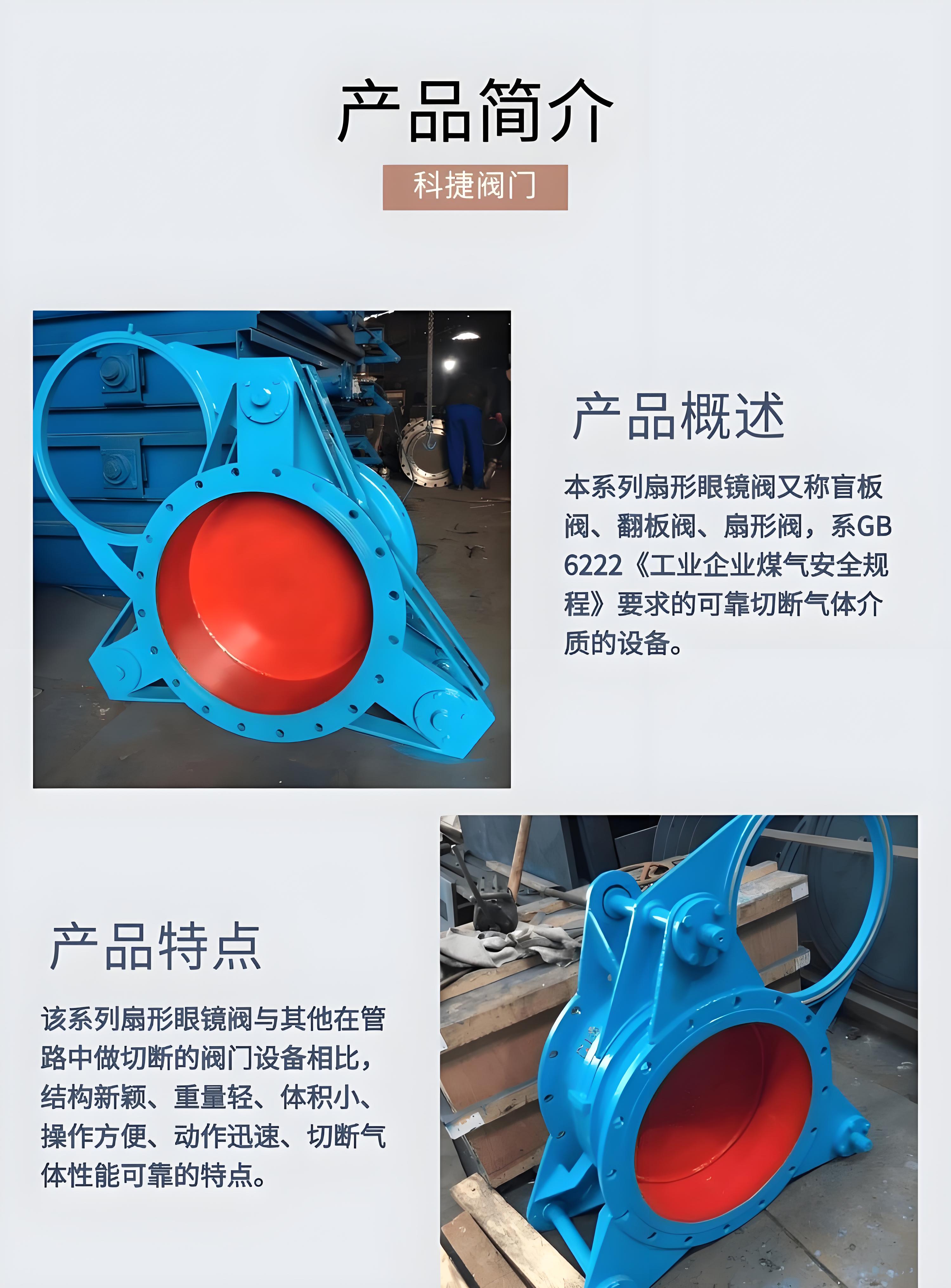

一、 產品概述與結構特點

F943X-6C 系列閥門是在手動盲板閥基礎上升級的電動自動化產品，其核心設計旨在實現管道的“全開”或“全關”狀態切換，杜絕介質內漏風險。

1. ‌剛性結構設計‌：由左閥體、右閥體、扇形閘板、不銹鋼波紋管（補償器）、電動驅動裝置和電動夾緊裝置組成。通過底座和支撐柱構成一個剛性結構體，確保在大口徑（如DN900）下具有足夠的強度和穩定性。
2. ‌三點式鎖緊機構‌：采用三根絲桿連成一體，其中兩根用于定位和防止盲板漂移，一根用于驅動。這種結構保證了閥體在夾緊時的均勻受力，配合自鎖性絲桿螺母，防止因振動或壓力波動導致密封副自動松開。
3. ‌密封性能優異‌：密封圈鑲嵌在扇形閘板上，材質可根據介質溫度選擇（丁腈橡膠、硅橡膠或氟橡膠）。密封面采用不銹鋼與橡膠組合，磨損小，壽命長，且便于維護更換。
4. ‌伸縮補償功能‌：內置不銹鋼波紋管，能夠補償管道因熱脹冷縮產生的位移，保護密封結構不受破壞，同時適應閥門啟閉時閥體軸向位移的需求（通常需16-20mm位移空間）。

二、 F943X-6C/DN900 主要技術規格

針對 DN900 口徑的具體參數如下：

1. 基本參數

• ‌公稱通徑‌：DN900 mm
• ‌公稱壓力‌：0.25 MPa (常用)，也可根據需求提供 0.15/0.10/0.05 MPa 等級
• ‌適用介質‌：煤氣、天然氣、煙氣及其他含塵、有毒、易燃氣體

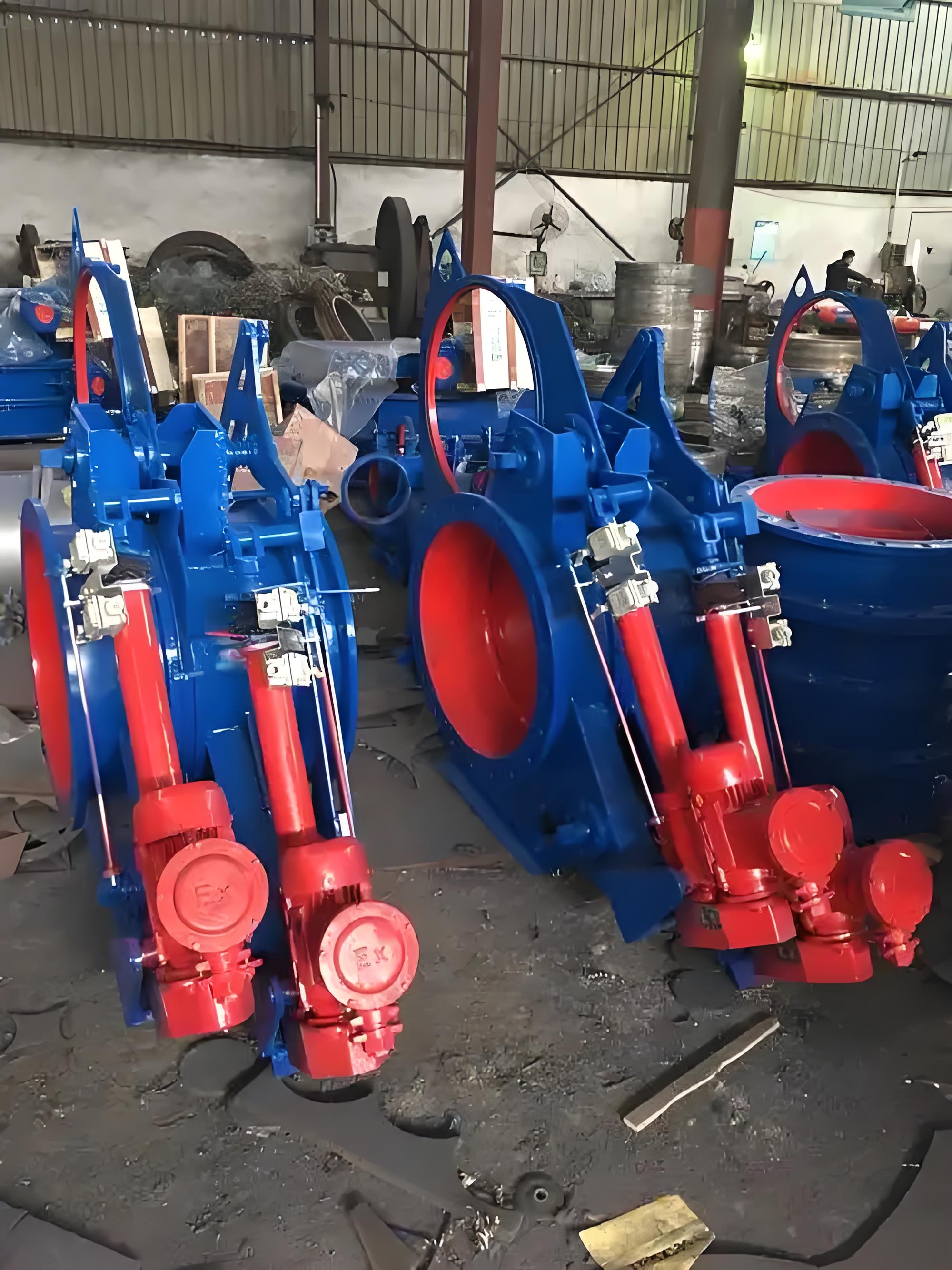

• ‌驅動方式‌：電動（可選配氣動、液動），支持遠程計算機程序控制
• ‌啟閉時間‌：≤ 60 秒

2. 壓力試驗標準

• ‌密封試驗壓力‌：0.275 MPa (對應 PN0.25)
• ‌強度試驗壓力‌：0.375 MPa - 0.40 MPa (對應 PN0.25)

3. 適用溫度與密封材質選擇

• ‌丁腈橡膠 (NBR)‌：-20℃ ~ 100℃ (適用于常溫煤氣)
• ‌硅橡膠 (VMQ)‌：-20℃ ~ 200℃ (適用于中溫?zé)煔?
• ‌氟橡膠 (FKM)‌：-20℃ ~ 300℃ (適用于高溫工況)
• 注：若介質溫度超過300℃，建議選配帶水冷機構的特殊型號，耐溫可達450℃。

4. DN900 外形連接尺寸參考 (單位: mm)

依據 GB9115 及 JB/T81 法蘭標準，不同廠家略有差異，以下為典型數據：

• ‌外徑 (D)‌：1075 mm
• ‌螺栓孔中心圓直徑 (D1)‌：1020 mm
• ‌法蘭厚度 (b)‌：26 - 35 mm (視壓力等級而定)
• ‌螺栓孔數量及直徑 (n-φd)‌：24-φ30 mm
• ‌結構長度 (L)‌：約 630 - 710 mm (含波紋管伸縮量)
• ‌重量‌：DN900 閥門自重較大，需考慮支架承重，通常在數百公斤至一噸級別。

三、 工作原理與操作流程

F943X-6C 的操作分為“松開/夾緊”和“閘板啟閉”兩個獨立動作，必須按順序執行以確保安全。

1. ‌關閉過程‌：

   • 第一步：啟動‌夾緊電機‌，帶動絲桿逆時針旋轉，使左右閥體分離（松開到位，指示燈亮）。
   • 第二步：啟動‌驅動電機‌，帶動扇形閘板旋轉90度，將盲板部分轉入管道截面（關閉到位，指示燈亮）。
   • 第三步：啟動‌夾緊電機‌，帶動絲桿順時針旋轉，使左右閥體重新壓緊密封圈（夾緊到位，指示燈亮），完成密封。

2. ‌開啟過程‌：

   • 第一步：啟動‌夾緊電機‌，松開左右閥體。
   • 第二步：啟動‌驅動電機‌，將閘板的通孔部分轉入管道截面。
   • 第三步：啟動‌夾緊電機‌，夾緊閥體，恢復管道流通。

注意：閥門設有行程開關或接近開關，可實時反饋“松開到位”、“夾緊到位”、“開到位”、“關到位”信號至控制中心。




四、 安裝與維護注意事項

1. ‌支架固定‌：由于 DN900 閥門體積大、重量重，且動作時產生軸向推力，‌必須‌設置獨立的固定支架。安裝完畢后，應將閥門底座固定在支架上，確保閥門動作時受力于支架而非管道，防止管道變形或泄漏。
2. ‌管道彈性補償‌：閥門啟閉時，左右閥體會有軸向位移（約16-20mm）。安裝管道時，需確保閥門兩側管道具有足夠的彈性變形能力或安裝伸縮節，以吸收此位移。
3. ‌安全措施‌：
   • 該閥門為敞開式結構，松開閥體時介質可能外溢。因此，‌嚴禁‌在閥門未完全夾緊狀態下長時間通流。
   • 操作前，建議先關閉上游的蝶閥或截止閥，并進行通風置換，確保作業環境安全。
   • 閥板下方嚴禁站人，以防意外掉落或介質噴出造成傷害。
4. ‌日常維護‌：定期檢查密封圈磨損情況，保持絲桿潤滑，清理閥體周邊的積灰和雜物，確保電動執行器防水防塵性能良好。

五、 選型指南

在為 DN900 工況選擇 F943X-6C 電動扇形盲板閥時，請重點確認以下要素：

1. ‌介質特性‌：明確介質成分（是否含塵、腐蝕性）、最高工作溫度及壓力波動范圍。這將決定密封材質（NBR/Silicone/FKM）和閥體防腐涂層的選擇。
2. ‌驅動方式選擇‌：
   • ‌普通電動型‌：成本低，適合環境干燥、無防爆要求的場所。
   • ‌防爆電動型‌：適用于煤氣站、化工廠等易燃易爆區域，必須符合 Ex 防爆等級要求。
   • ‌智能型‌：集成 PLC 控制模塊，支持遠程監控和故障診斷，適合自動化程度高的生產線。
3. ‌安裝空間‌：DN900 閥門結構長度較長，需核實現場安裝空間是否滿足閥門伸縮及維修操作的需求。
4. ‌配套附件‌：建議選配手動超馳裝置，以便在斷電或控制系統故障時進行緊急手動操作。同時，確認是否需要配備限位開關反饋信號接入 DCS/PLC 系統。
5. ‌標準合規性‌：確保產品符合 GB6222《工業企業煤氣安全規程》及 GB/T13927 閥門壓力試驗標準，對于出口項目，還需考慮 API 6D 或 ASME B16.34 等國際標準的兼容性。

綜上所述，F(xiàn)943X-6C/DN900 電動扇形盲板閥是大口徑氣體管路安全隔斷的理想選擇。正確選型、規范安裝及定期維護是保障其長期穩定運行、實現零泄漏目標的關鍵。
