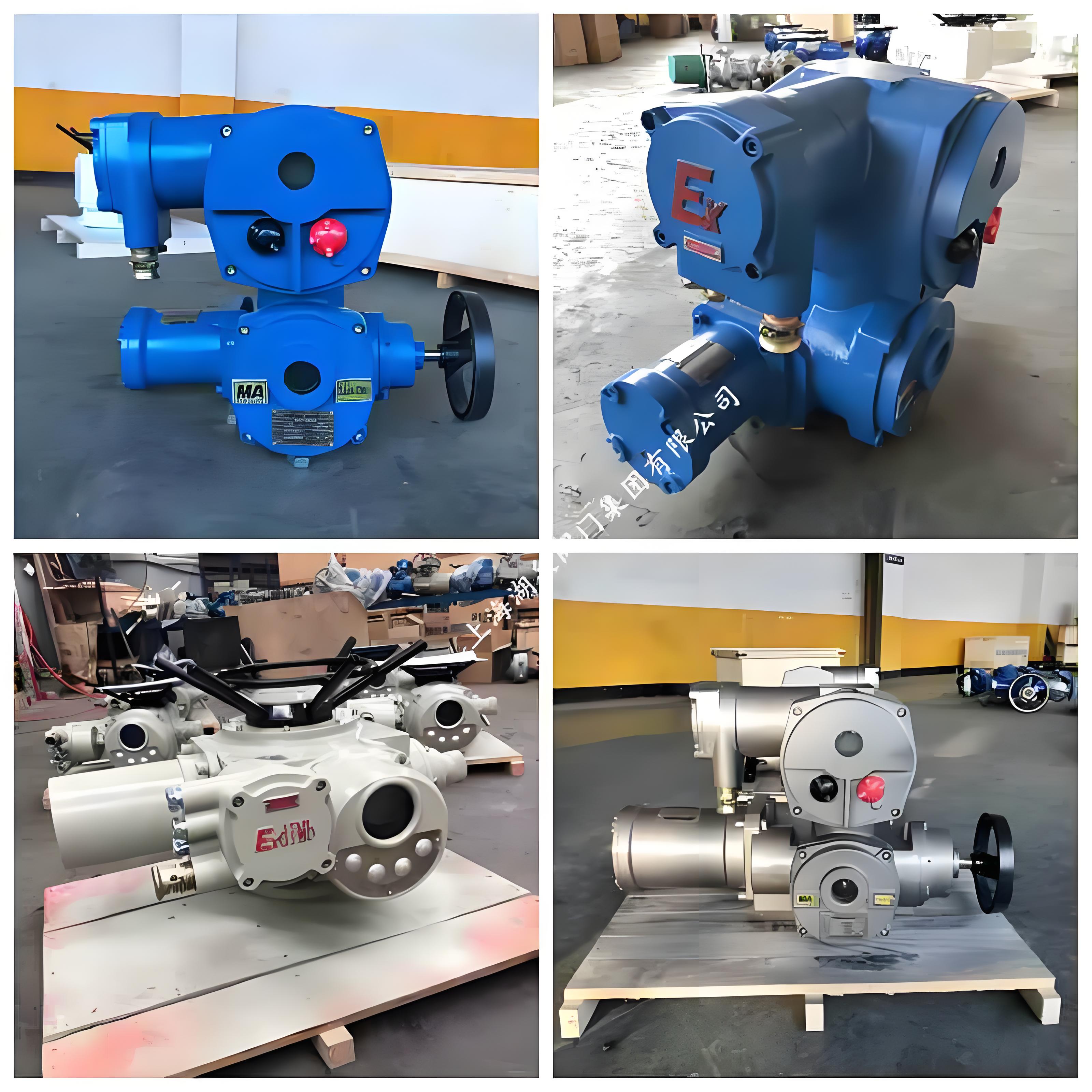

上海湖泉閥門集團有限公司ZJK20-24(660/380) 是額定轉矩‌200N·m‌、轉速‌24r/min‌、支持‌AC660V/380V‌雙電壓的礦用‌隔爆兼本安型（Ex d[ib]I Mb）‌多回轉閥門電動驅動裝置，專用于煤礦井上井下直線運動閥門（閘閥、截止閥等）的啟閉與調節控制 。‌‌

核心參數規格

• ‌型號含義‌：ZJK（礦用智能一體式電裝）+20（公稱轉矩 200N·m）+24（輸出轉速 24r/min）+(660/380)（額定電壓 AC660V/380V 兼容）
• ‌防爆標志‌：‌Ex d[ib]I Mb‌（礦用隔爆兼本安型，適用于Ⅰ類甲烷環境）
• ‌本安參數‌：Uo≤15.0V，Io≤95mA，Co≤4.7μF，Lo≤0.1mH（需配合本安關聯設備使用）
• ‌電機功率‌：約 0.37kW-0.55kW（短時工作制 S2-10min，具體視廠家設計略有差異）
• ‌輸出特性‌：額定轉矩 200N·m，允許最大閥桿直徑通常≤28mm，輸出轉速 24r/min
• ‌環境適應‌：環境溫度 -20℃~+60℃，相對濕度≤95%（+25℃），防護等級 IP65（部分可達 IP67/68）
• ‌控制電壓‌：AC36V 或 DC15V（內部本安電源模塊供電）

主要功能與技術特點

• ‌智能控制‌：內置微處理器與‌16 位絕對編碼器‌，支持全中文 LCD 顯示，可就地設定行程、轉矩及控制模式，無需開蓋調試 。
• ‌多重保護‌：具備過力矩（開/關向）、缺相、漏電、過熱、手電動切換聯鎖及故障自診斷報警功能 。
• ‌通訊與遠控‌：內置本安型‌Modbus RS-485‌接口及 PLC 干接點接口，支持遠程開關、調節（4-20mA）及總線組網控制 。
• ‌手電動切換‌：采用機械聯鎖結構，電動時手輪鎖定，手動需推入/旋轉切換，確保操作安全；手輪旋向與輸出軸一致（通常順時針關、逆時針開）。
• ‌結構形式‌：非侵入式智能結構，集成電機、減速箱、控制單元及本安電源，體積小、重量輕，直接驅動多回轉閥門 。‌‌

適用場景與注意事項

• ‌應用領域‌：主要配套煤礦井上及井下（非采掘工作面）的閘閥、截止閥、隔膜閥等直線行程閥門，用于水路、風路系統的遠控與自動化調節 。
• ‌嚴禁事項‌：‌嚴禁帶電開蓋‌；‌嚴禁用于煤礦井下采掘工作面‌（僅限非采掘區域）；不得隨意更改本安電路參數或連接非本安設備 。
• ‌安裝維護‌：必須可靠接地，電纜引入處需嚴格密封防失爆；長期停用建議每月通電運行一次（≤10 分鐘）以防銹蝕卡死 。‌‌

注：不同廠家生產的 ZJK 系列在具體尺寸、電機功率數值上可能存在細微差異，選型時請以具體產品銘牌及防爆合格證為準。該型號需持有有效的‌煤安標志（MA）‌方可入礦使用 。‌‌
