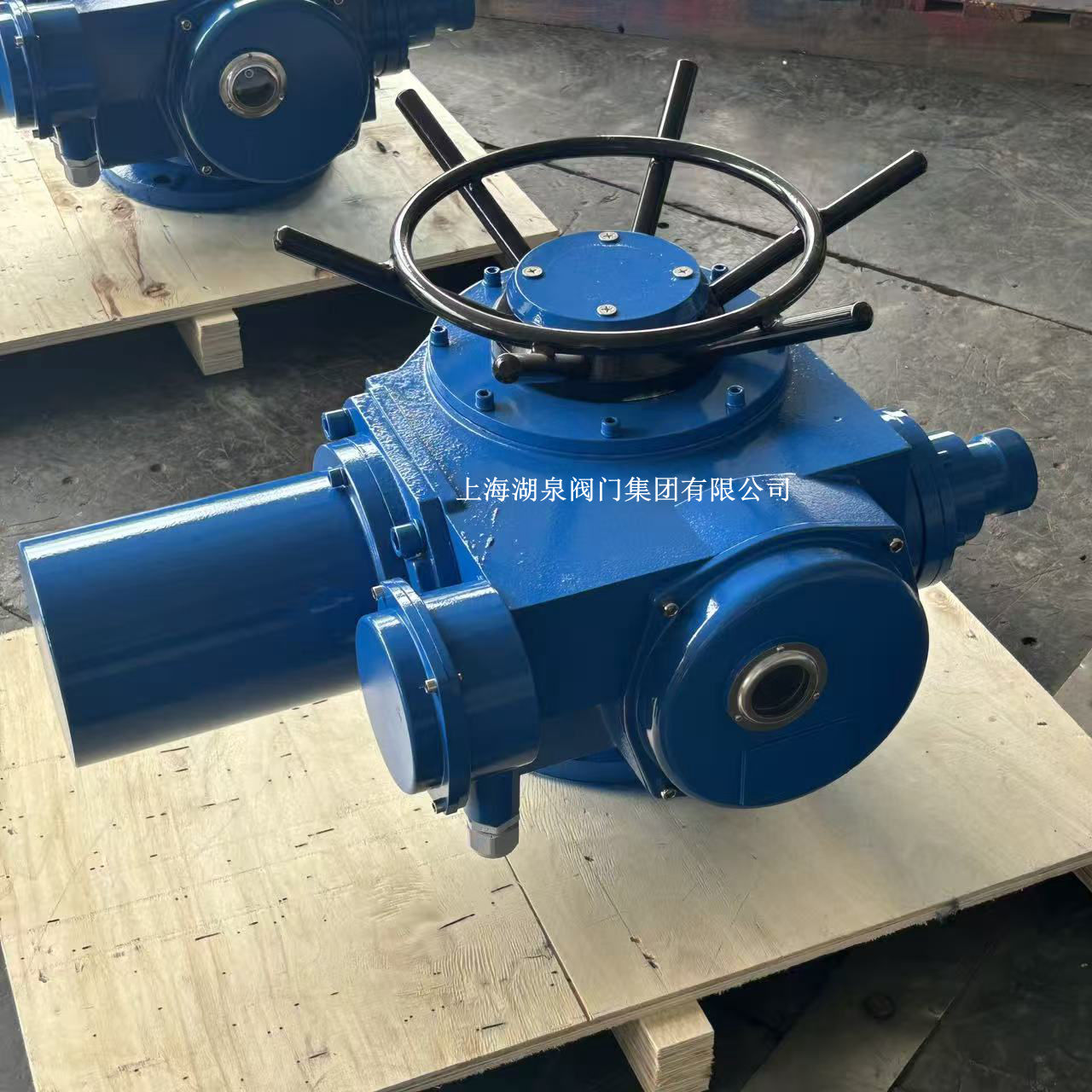

上海湖泉閥門集團有限公司Z20-18W 是一款專為電力、化工、石油及冶金等行業設計的高性能多回轉開關型電動執行器。作為閥門驅動的核心裝置，它主要用于控制閘閥、截止閥、隔膜閥等做直線運動閥門的開啟與關閉，是實現遠程集中控制（集控）和自動控制（自控）的關鍵設備。該產品符合 JB/T8528-1997《普通型閥門電動裝置技術條件》標準，具備結構緊湊、防護等級高、操作穩定可靠等特點。

一、 核心技術參數

Z20-18W 型號中的“Z”代表多回轉，“20”代表公稱轉矩為 200 N·m，“18”代表輸出轉速為 18 r/min，“W”代表戶外型防護。其主要技術指標如下：

• ‌公稱轉矩‌：200 N·m
• ‌電機功率‌：0.37 kW
• ‌輸出轉速‌：18 r/min
• ‌電源電壓‌：常規三相 380V / 50Hz（支持特殊定制如 660V、415V 或單相 220V）
• ‌防護等級‌：IP55（戶外型），可選 IP65/IP67
• ‌工作環境溫度‌：-20℃ ~ +60℃（特殊訂貨可達 -40℃ ~ +80℃）
• ‌相對濕度‌：≤95% (25℃時)
• ‌工作制‌：短時 10 分鐘
• ‌最大閥桿直徑‌：適配 28mm 或 40mm
• ‌手動速比‌：1:1
• ‌參考重量‌：約 30-56 kg（視具體配置而定）

二、 主要功能特點

• ‌非侵入式智能設計‌
  采用微電子技術和紅外遙控技術，實現免開蓋調試。通過磁控開關或紅外線對執行器進行工作設定，避免了因打開電氣箱蓋而破壞密封性的風險，特別適用于惡劣環境。

• ‌全中文人機界面‌
  配備高清晰 LCD 液晶顯示屏，提供全中文菜單及狀態指示符。用戶可直觀查看閥門開度、故障信息及運行狀態，操作界面友好，便于現場維護。

• ‌完善的電氣保護機制‌

  • ‌相序自動糾錯‌：內部邏輯電路能自動檢測三相電源相序并調整，無需人工干預接線順序，防止電機反轉。
  • ‌缺相保護‌：具備電源缺相報警及保護功能，防止電機因缺相運行而燒毀。
  • ‌光電隔離‌：輸入/輸出信號通道均采用光電隔離技術，可承受 2000V 浪涌電壓，確保控制系統安全。
  • ‌禁動延時保護‌：避免機械部分因慣性承受過大反作用力，延長設備壽命。

• ‌高精度檢測與控制‌

  • ‌閥位檢測‌：采用霍爾效應磁脈沖信號檢測閥位，無機械磨損，精度高，壽命長。
  • ‌轉矩檢測‌：利用電機電流磁通連續測定轉矩，可在額定轉矩的 40%~120% 范圍內任意設定保護值，且開、關方向可獨立設定。

三、 應用領域

• ‌電力行業‌：火電廠、核電站的水系統、蒸汽系統閥門控制。
• ‌化工與石油‌：管道輸送系統中的截?cái)嚅y、調節閥驅動，適應腐蝕性或易燃易爆環境（需選配隔爆型）。
• ‌水處理與環保‌：污水處理廠、自來水廠的閘門、蝶閥控制。
• ‌冶金與建材‌：高溫、多塵環境下的工業閥門自動化控制。

四、 安裝與調試注意事項

• ‌安裝方向‌：推薦電機處于水平狀態，電氣箱蓋水平或垂直向上，以利于潤滑和維護。
• ‌間隙調整‌：與閥門連接時，牙嵌軸向間隙應保持在 1~2mm。
• ‌行程與力矩調整‌：
  • ‌行程調整‌：先手動將閥門關嚴，脫開行程機構齒輪，旋轉“關”向調整軸至微動開關動作；同理調整“開”向。調整后需反復操作驗證。
  • ‌力矩調整‌：出廠已預設，一般無需調整。如需更改，應在空載無介質壓力下進行，并根據實際工況適當增加關向轉矩以確保密封。
• ‌防爆要求‌：若用于爆炸性氣體環境，必須選用隔爆型（Ex d IIBT4 等），并在安裝時確保防爆面完好，涂抹防銹油，嚴禁損傷防爆結合面。

五、 常見故障排除

• ‌電機不動作‌：檢查電源線是否接通、控制線路是否正常、行程或力矩控制器是否誤動作。
• ‌旋向錯誤‌：調換任意兩根電源火線即可糾正相序。
• ‌電機過熱‌：檢查是否連續工作時間超過定額、是否存在缺相或負載過大。
• ‌遠方無信號‌：檢查遠傳電位器及其齒輪緊定螺釘是否松動或損壞。
