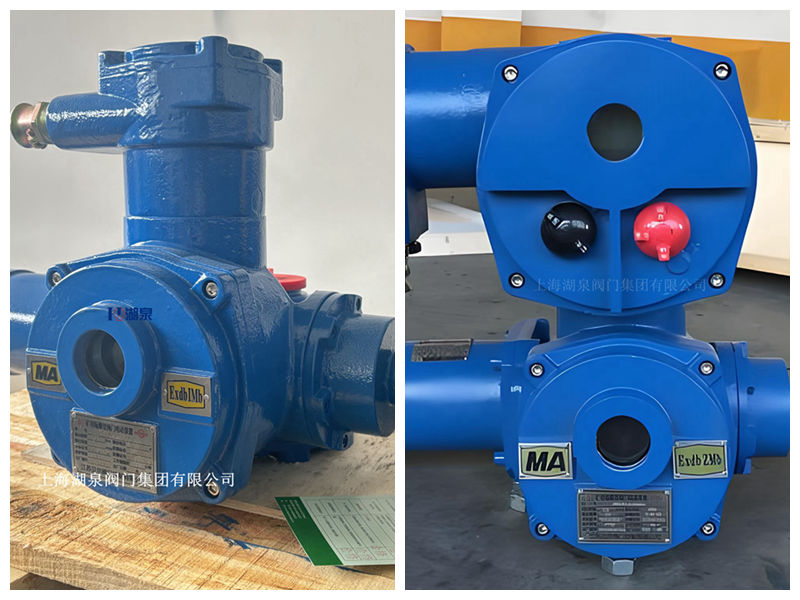

上海湖泉閥門 集團有限公司ZBK30-24(660/380) 是一款專為煤礦及易燃易爆環境設計的智能一體化閥門電動執行機構，通常配套于公稱通徑為 DN500 的閘閥、截止閥等管道控制設備上。該裝置集驅動、控制、保護于一體，具備高度的自動化集成能力與本質安全特性，是礦山井下及地面工業管道系統中實現遠程集中控制（集控）和自動控制的關鍵驅動設備。

一、 產品概述與設計理念

該型號屬于 ZB/ZBK 系列礦用隔爆型多回轉閥門電動裝置。“ZBK”中的“K”通常代表“礦用”或“智能控制”，表明其不僅符合防爆要求，還內置了先進的控制模塊，無需外接獨立控制箱即可實現就地操作、遠程控制及總線通訊功能。

• ‌適用對象‌：主要驅動做直線運動的閥門（如閘閥、截止閥、配水閥），若配合二級減速蝸輪箱，也可用于驅動做90度回轉運動的閥門（如蝶閥、球閥、風門）。
• ‌核心優勢‌：體積小、重量輕、安裝便捷；采用一體化設計，減少了外部接線復雜度；具備完善的過載、缺相、限位保護功能。

二、 主要技術參數

根據行業標準及同類 ZB30/ZBK30 系列產品的典型配置，針對 DN500 口徑閥門的配套參數如下：

三、 核心功能特點

• ‌雙重防爆安全設計‌

  • 采用高強度隔爆外殼，將內部可能產生火花、電弧的電氣元件與外部爆炸性氣體混合物完全隔離。
  • 符合 GB3836.1-2010《爆炸性環境 第1部分：設備通用要求》及 GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》標準。
  • 取得國家防爆電氣產品質量監督檢驗測試中心頒發的防爆合格證，確保在煤礦井下瓦斯、煤塵環境中安全運行。

• ‌智能一體化控制‌

  • ‌集成化模塊‌：內置伺服放大器、邏輯控制板及電源模塊，無需額外配置控制箱，簡化現場安裝與維護。
  • ‌多種控制模式‌：支持現場按鈕操作、遠程開關量控制（開/關/停）、模擬量調節（4-20mA）以及 MODBUS 等總線通訊協議，便于接入 DCS（分布式控制系統）或 PLC 系統。
  • ‌精準定位‌：配備高精度電位器或絕對值編碼器，實時反饋閥門開度，精度可達 1% 以內。

• ‌完善的保護機制‌

  • ‌力矩保護‌：當閥門卡阻或過載時，自動切斷電源并報警，防止損壞閥門或電機。
  • ‌行程限位‌：設有機械限位和電氣限位雙重保護，確保閥門全開或全關位置準確，防止過沖。
  • ‌電氣保護‌：具備缺相、過熱、過流、短路等保護功能，提高設備使用壽命。

• ‌人性化操作與維護‌

  • ‌手電動切換‌：配備手動離合機構，在斷電或故障情況下，可通過手輪進行緊急操作，保障生產安全。
  • ‌直觀顯示‌：面板設有開度指示盤、狀態指示燈（紅燈表示開/故障，綠燈表示關/正常），方便巡檢人員快速判斷設備狀態。
  • ‌調試便捷‌：通過內部按鍵或紅外遙控器即可設定行程、力矩及控制參數，無需打開蓋體，保持防爆完整性。

四、 應用領域

• ‌煤礦行業‌：井下排水系統、壓風系統、注漿系統、瓦斯抽放系統的管道閥門控制。
• ‌石油化工‌：煉油廠、化工廠中易燃、易爆介質管道的流量調節與截斷。
• ‌電力冶金‌：電廠水處理、冶金行業除塵系統及冷卻水系統的閥門自動化控制。
• ‌其他行業‌：造紙、水處理、鋼鐵等存在爆炸性氣體或粉塵的危險場所。

五、 安裝與使用注意事項

• ‌接線規范‌：必須嚴格按照防爆要求引入電纜，使用合格的防爆格蘭頭密封，確保電纜入口處的防爆性能。接地線必須可靠連接。
• ‌電壓確認‌：使用前務必確認供電電壓為 380V 或 660V，并與電機銘牌及內部接線端子排的設置一致，嚴禁錯接導致電機燒毀。
• ‌調試步驟‌：
  • 先手動將閥門置于中間位置。
  • 點動測試電機轉向，確保“開”、“關”方向與閥門實際動作一致。
  • 設定全開和全關位置的行程限位。
  • 設定力矩保護值，建議略高于閥門最大操作力矩。
• ‌定期維護‌：定期檢查齒輪箱潤滑油位，清理表面煤塵雜物，檢查防爆面是否完好無損，緊固接線端子。
