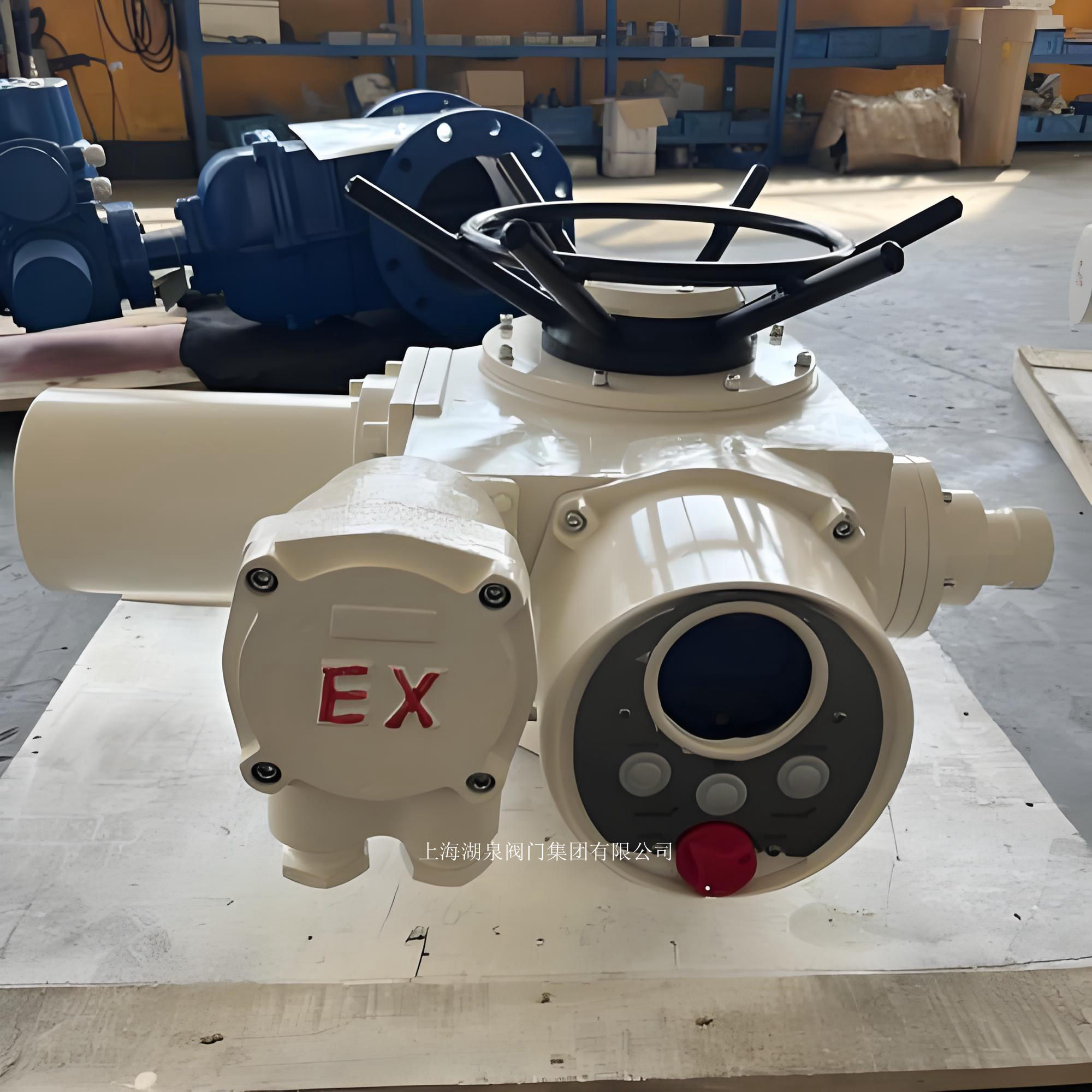

Z120-24B是一款專為石油化工、電力、冶金等高危行業設計的多回轉隔爆型閥門電動執行機構。該裝置主要用于驅動閘閥、截止閥、隔膜閥、柱塞閥等多回轉類閥門，實現遠程集中控制或自動控制，是工業流體控制系統中的關鍵驅動設備。

一、 產品概述

Z120-24B屬于Z系列多回轉電動裝置中的防爆型號（DZB系列），其核心設計遵循嚴格的防爆標準，適用于存在易燃易爆氣體混合物的危險環境。產品具備結構緊湊、性能可靠、防護等級高、維護便捷等特點，能夠適應惡劣的工業現場環境，確保閥門開關動作的精準與安全。

二、 主要技術參數

• ‌型號含義‌：Z120-24B
  • ‌Z‌：多回轉閥門電動裝置
  • ‌120‌：公稱輸出扭矩為1200 N·m
  • ‌24‌：輸出轉速為24 r/min
  • ‌B‌：隔爆型（防爆）
• ‌動力參數‌：
  • ‌額定電壓‌：常規三相380V / 50Hz（可定制三相660V、415V或單相220V/110V）
  • ‌電機功率‌：3.0 kW - 4.0 kW（依據具體配置略有差異）
  • ‌工作制‌：短時工作制10分鐘（特殊訂貨可達30分鐘）
• ‌機械性能‌：
  • ‌最大輸出扭矩‌：1200 N·m
  • ‌允許通過閥桿直徑‌：≤60 mm
  • ‌手動速比‌：1:1 或特定減速比，支持手輪手動操作
  • ‌轉圈數范圍‌：通常支持多次回轉，滿足大行程閥門需求
• ‌環境適應性‌：
  • ‌防爆標志‌：Ex d IIB T4（適用于工廠IIA、IIB級T1-T4組爆炸性氣體環境）；部分型號可選Ex d I（煤礦非采掘工作面）。
  • ‌防護等級‌：IP55（標準），可定制IP65、IP67以適應更嚴苛的防塵防水要求。
  • ‌工作溫度‌：-20℃ ~ +60℃（特殊訂貨可擴展至-40℃ ~ +80℃）。
  • ‌相對濕度‌：≤95%（25℃時）。

三、 核心優勢與特點

• ‌高等級防爆安全‌：嚴格符合GB3836.1及GB3836.2國家標準，采用隔爆外殼設計，有效防止內部電火花引燃外部爆炸性氣體，確保在石油化工等高危場所的本質安全。
• ‌智能化控制選項‌：除常規開關型外，可提供一體化防爆型及智能調節型。智能型支持輸入/輸出4-20mA信號，可實現閥門開度的精確調節和遠程監控。
• ‌可靠的機械結構‌：齒輪傳動系統經過優化設計，體積小、重量輕，運行平穩，噪音低。具備力矩保護機制，當閥門卡阻或到達極限位置時自動切斷電源，保護電機和閥門不受損壞。
• ‌廣泛的適用性‌：不僅適用于明桿閥，也適用于暗桿閥。廣泛應用于石油、天然氣、化工、造紙、污水處理、電廠等領域的自動化管路系統。
• ‌便捷的維護與設計‌：模塊化設計使得安裝調試簡便，現場接線清晰。外殼采用優質鋁合金或鑄鐵材質，耐腐蝕性強，適合戶外及腐蝕性環境使用。

四、 應用領域

• ‌石油化工‌：煉油廠、化工廠管道系統中的各類切斷閥和控制閥。
• ‌電力行業‌：火電廠、核電站的水汽系統閥門控制。
• ‌冶金礦山‌：高溫、多塵環境下的流體介質控制。
• ‌市政環保‌：污水處理廠的大型閘門及泵站閥門控制。

五、 選型與訂購提示

在選購Z120-24B時，需明確以下信息以確保匹配：

• ‌閥門類型及規格‌：確認閥門的扭矩需求是否在1200 N·m以內，閥桿直徑是否小于60mm。
• ‌電源要求‌：確認現場供電電壓及頻率。
• ‌控制方式‌：選擇普通開關型、整體開關型還是智能調節型。
• ‌環境條件‌：確認具體的防爆等級要求（如IIB T4）及防護等級（IP55/IP67）。
• ‌附件需求‌：是否需要配套控制箱、手輪、加熱除濕器等附件。
