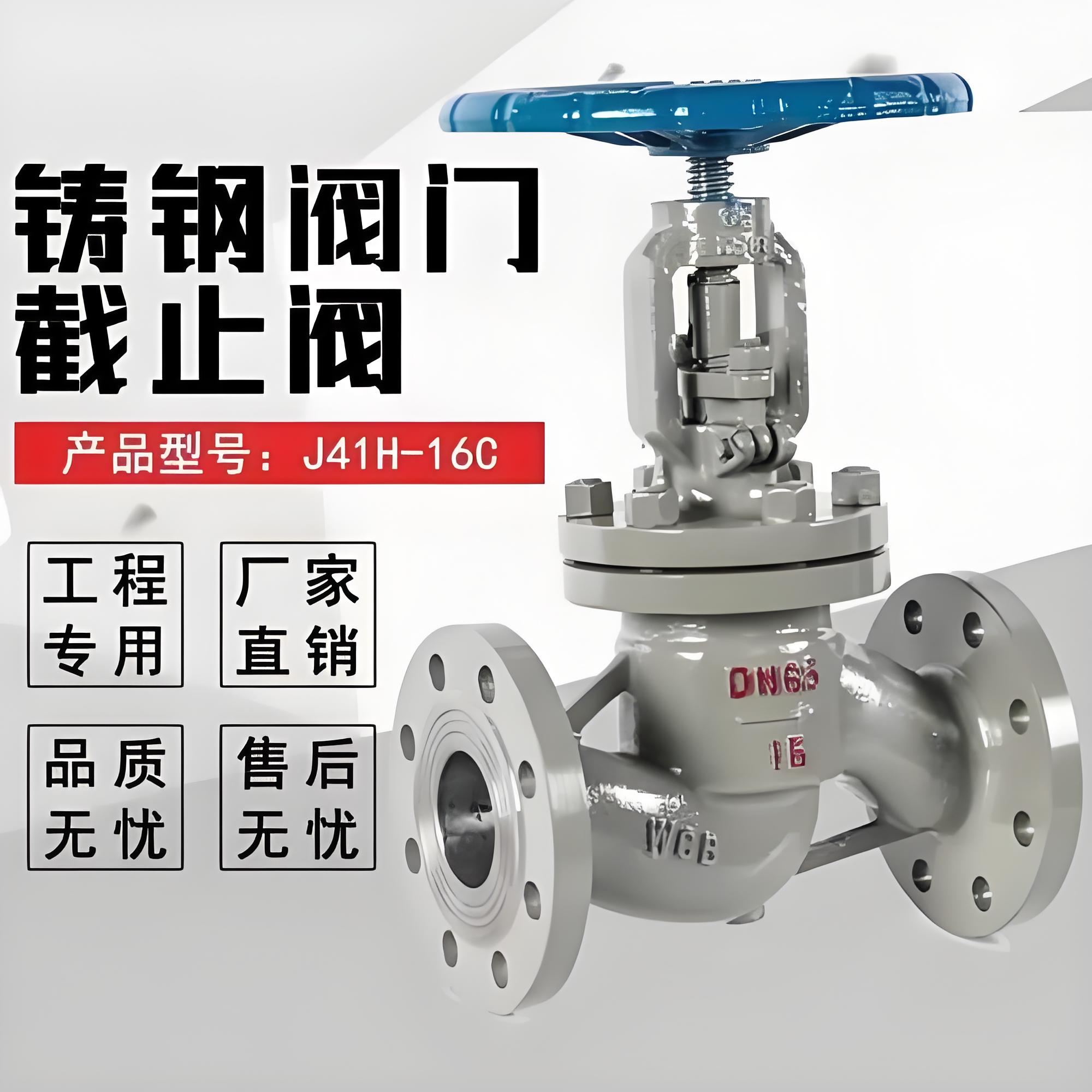

上海湖泉閥門集團有限公司J41H-16C DN50 鑄鋼法蘭截止閥是一款廣泛應用于工業管道系統的通用閥門，主要用于切斷或接通管路介質。該產品采用鑄鋼材質，具備耐高壓、耐高溫及密封性能優良等特點，適用于水、蒸汽、油品等多種介質的輸送控制。以下從型號含義、技術參數、結構特點、材質配置及應用領域等方面進行詳細介紹。

一、 型號含義解析

根據國家標準及行業慣例，J41H-16C 各字母與數字代表的具體含義如下：

• ‌J‌：代表閥門類型為截止閥（Globe Valve）。
• ‌4‌：代表連接方式為法蘭連接（Flange）。
• ‌1‌：代表結構形式為直通式（部分標準中也可能指代特定流道結構，通常為非直流式）。
• ‌H‌：代表密封面材料為合金鋼（Hard Alloy），具有較好的耐磨性和耐腐蝕性。
• ‌16‌：代表公稱壓力為 1.6 MPa（即 PN16）。
• ‌C‌：代表閥體材料為碳素鋼（Cast Steel，通常指 WCB 材質）。
• ‌DN50‌：代表公稱通徑為 50mm。

二、 主要技術參數

該閥門嚴格遵循國家相關標準制造，具體性能參數如下：

三、 結構與外形尺寸

J41H-16C DN50 采用強制密封結構，關閉時需向閥瓣施加壓力以確保密封面不泄漏。其流阻較小，開啟高度不大，制造與維修相對方便。

‌DN50 主要外形尺寸參考：‌

• ‌結構長度 (L)‌：230 mm
• ‌總高度 (H)‌：約 321 - 350 mm (含手輪高度可能略有差異，具體視廠家設計而定)
• ‌手輪直徑 (W/D0)‌：約 200 mm
• ‌法蘭外徑 (D)‌：160 mm
• ‌螺栓孔中心距 (K/D1)‌：125 mm
• ‌螺栓孔數量及直徑‌：4 × Φ18 mm

(注：不同廠家在生產時可能在手輪高度或法蘭細節上存在微小差異，訂貨時建議以具體廠家圖紙為準。)

四、 主要零件材質配置

為確保閥門在工況下的穩定性，關鍵部件選用優質材料：

• ‌閥體、閥蓋‌：WCB 鑄鋼（具有良好的強度和韌性，適應中高溫環境）。
• ‌閥桿‌：2Cr13 或 1Cr13 不銹鋼（經過熱處理，具有較高的硬度和抗擦傷性能）。
• ‌閥瓣/密封面‌：堆焊硬質合金（Stellite）或 13Cr 不銹鋼，確保密封面的耐磨與耐腐蝕。
• ‌填料‌：柔性石墨或增強聚四氟乙烯（PTFE），具有良好的自潤滑性和密封性，防止介質外漏。
• ‌墊片‌：石墨纏繞墊或金屬齒形墊，配合法蘭使用，確保連接處密封。
• ‌緊固件（螺栓/螺母）‌：35CrMoA 高強度螺栓配 45# 鋼螺母，確保法蘭連接的緊固與安全。

五、 產品特點與優勢

• ‌密封可靠‌：采用平面或錐面密封結構，配合合金密封面，磨損小，使用壽命長，密封性能穩定。
• ‌操作簡便‌：手動啟閉，行程短，開啟和關閉過程中密封面之間摩擦力小，比較耐用。
• ‌維護方便‌：結構簡單，零部件少，維修和更換填料、密封面較為容易。
• ‌流向限制‌：安裝時需注意介質流向，通常要求“低進高出”，即介質從閥瓣下方進入，這樣在關閉狀態下，閥桿填料不受介質壓力作用，延長填料壽命且便于維修。

六、 應用領域

• ‌石油化工‌：用于原油、成品油及化工介質的管道切斷。
• ‌電力行業‌：鍋爐給水、蒸汽管道及冷凝水系統。
• ‌制藥與食品‌：對衛生要求較高但非強腐蝕性的流體控制。
• ‌城市供熱與水務‌：熱水管網、自來水主管道的截斷與控制。

七、 訂貨與安裝注意事項

• ‌核對參數‌：訂貨時需明確公稱壓力、通徑、介質類型及工作溫度，確保選型準確。
• ‌附件確認‌：本產品通常包含配套法蘭、墊片及螺栓螺母，收貨時需清點齊全。
• ‌安裝方向‌：嚴禁倒裝，必須保證介質流動方向與閥體箭頭指示一致（低進高出）。
• ‌清潔管道‌：安裝前需清除管道內的焊渣、鐵屑等雜物，以免損傷密封面。
• ‌定期維護‌：長期使用后，若發現內漏或外漏，應及時更換填料或研磨密封面。
