產品名稱：電動閘閥Z941H-40C DN200(PN4.0MPa)| 國標GB/T12234|鑄鋼WCB主體[ 2026-08-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品概述

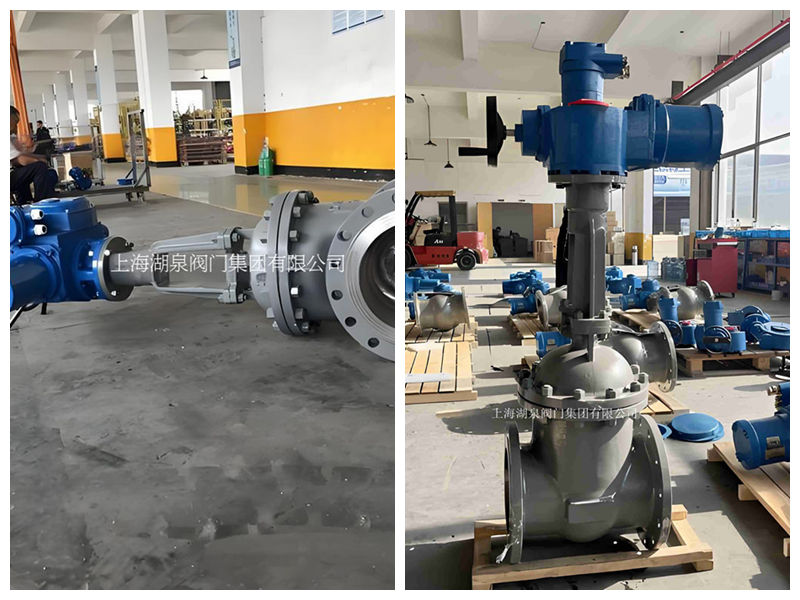

上海湖泉閥門集團有限公司Z941H-40C DN200 是一款符合國家標準 GB/T 12234 設計制造的法蘭連接明桿楔式電動閘閥。該閥門主體采用優質鑄鋼（WCB）材質，公稱壓力為 PN4.0MPa（40公斤），公稱通徑為 DN200。它通過多回轉式電動執行機構驅動閥桿螺母，使閘板作垂直升降運動，從而實現管道介質的全開或全關控制。該產品廣泛應用于石油、化工、電力、冶金及城市給排水等工業管路系統中，主要用于截斷或接通管路中的水、蒸汽、油品等非腐蝕性或弱腐蝕性介質。

二、主要技術參數‌
- ‌產品名稱‌：電動法蘭閘閥
- ‌型號規格‌：Z941H-40C DN200
- ‌公稱壓力‌：PN4.0 MPa (40 Bar)
- ‌公稱通徑‌：DN200 (8英寸)
- ‌主體材質‌：WCB (鑄鋼)
- ‌適用溫度‌：-29℃ ～ 425℃
- ‌適用介質‌：水、油品、蒸汽、天然氣等
- ‌連接方式‌：法蘭連接 (符合 JB/T 79 標準)
- ‌制造標準‌：GB/T 12234 (設計與制造)、GB/T 12221 (結構長度)、GB/T 13927 (試驗與檢驗)
三、結構特點與優勢‌
- ‌流體阻力小‌：閥體內部介質通道直通，介質流經閥門時不改變流動方向，流阻系數極小，節能效果顯著。
- ‌密封性能可靠‌：密封面通常堆焊司太立鈷基硬質合金或不銹鋼，具有耐磨、耐高溫、耐腐蝕特性；配合柔性石墨填料，確保閥桿處密封嚴密，無外漏。
- ‌啟閉省力平穩‌：采用楔式彈性閘板結構，能自動補償密封面的磨損，提高密封壽命。中大口徑閥門配備推力軸承或滾動軸承，有效降低啟閉力矩，操作輕便。
- ‌自動化控制‌：配備高性能電動執行器，支持遠程控制、就地控制及PLC智能控制。具備行程控制和轉矩保護功能，防止因過載損壞閥門或電機。部分型號支持4-20mA信號反饋，便于集成到DCS系統。
- ‌雙向流通‌：介質流動方向不受限制，可從閥門兩側任意方向流過，安裝靈活方便。
四、應用領域
該閥門適用于工作溫度在 -29℃ 至 425℃ 之間的各種管路系統，常見應用場景包括：
- ‌火力發電廠‌：主蒸汽管道、給水管道、循環水系統。
- ‌石油化工‌：原油輸送、成品油管道、工藝水管線。
- ‌冶金行業‌：冷卻水系統、壓縮空氣管道。
- ‌城市建設‌：大型供水管網、污水處理設施。
五、安裝與維護注意事項‌
- ‌安裝方向‌：閥門一般應水平安裝在管道上，電動執行機構位于上方，以便于操作和維護。
- ‌調試要求‌：初次安裝通電前，建議手動將閥門開啟至約50%位置，檢查電機相序是否正確，避免反向運行導致閥門卡死或執行器損壞。
- ‌定期維護‌：定期檢查電動執行器的電氣接線及機械傳動部件，保持閥桿螺紋清潔并定期加注潤滑脂，確保操作靈活。長期關閉的閥門應定期微動開關，防止密封面粘連。
