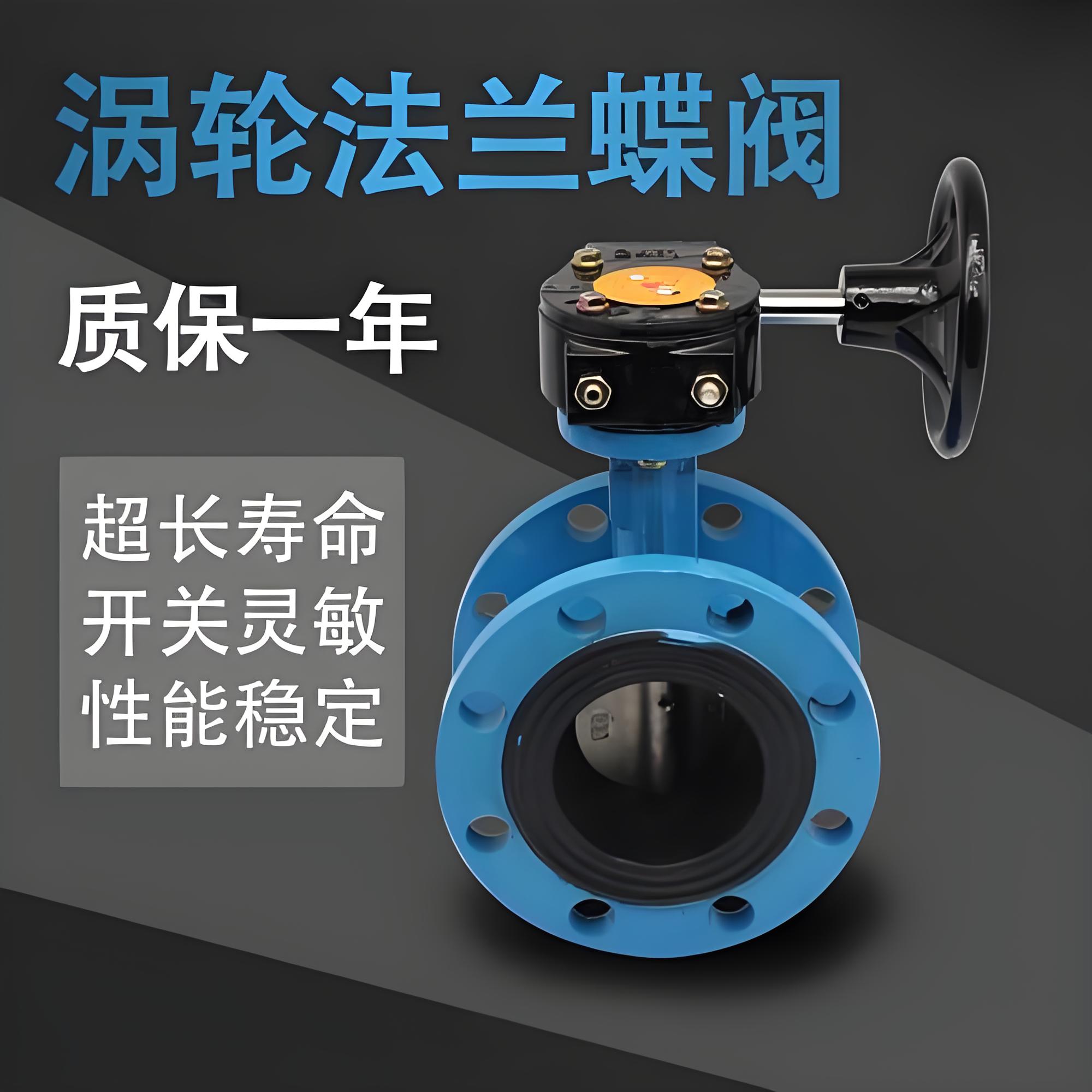

上海湖泉閥門集團有限D341X-10/16 是一款中線型軟密封法蘭蝶閥，專為工業管道系統的介質截流與流量調節設計。該型號閥門采用蝸輪傳動驅動方式，公稱通徑為 DN65，公稱壓力涵蓋 PN1.0MPa 和 PN1.6MPa 兩個等級，閥體材質可選球墨鑄鐵或鑄鋼，具備結構緊湊、密封可靠、操作省力等顯著優勢，廣泛適用于水處理、化工、電力及市政管網等行業。

一、 產品概述

D341X 系列蝶閥遵循國家標準 GB/T 12238 及 GB/T 17241.6 制造，采用法蘭連接形式，符合 GB9113 或 GB17241.6 法蘭尺寸標準。其核心設計理念為“中線結構”，蝶板在 360° 圓周內同心旋轉，配合彈性閥座實現雙向密封。DN65 規格屬于中小口徑閥門，常用于分支管道或設備進出口控制。

二、 主要技術參數

• ‌產品名稱‌：渦輪法蘭軟密封蝶閥
• ‌型號釋義‌：
  • D：蝶閥
  • 3：蝸輪傳動
  • 4：法蘭連接
  • 1：中線結構
  • X：橡膠密封（軟密封）
  • 10/16：公稱壓力 1.0MPa / 1.6MPa
• ‌公稱通徑‌：DN65
• ‌適用溫度‌：
  • 丁腈橡膠 (NBR)：-20℃ ～ +82℃
  • 乙丙橡膠 (EPDM)：-40℃ ～ +125℃
  • 氟橡膠 (Viton)：-23℃ ～ +150℃
• ‌適用介質‌：淡水、污水、海水、空氣、蒸汽、油品及弱腐蝕性酸堿溶液。
• ‌泄漏等級‌：符合 GB/T 13927 標準，可實現零泄漏。

三、 結構與材質特點

• ‌閥體材質選擇‌：

  • ‌球墨鑄鐵 (QT450-10)‌：具有高韌性、抗震動及抗水錘沖擊能力。外壁通常經過環氧防腐噴涂處理，特別適合室外潮濕環境或市政供水管網，性價比高。
  • ‌鑄鋼 (WCB)‌：強度更高，耐高壓性能優于鑄鐵，適用于工況較為復雜、壓力波動較大或對機械強度要求更高的工業管道系統。

• ‌核心組件‌：

  • ‌蝶板‌：通常采用不銹鋼（如 2Cr13 或 304）或球墨鑄鐵制作。不銹鋼蝶板表面拋光處理，耐腐蝕性強，不易產生銹渣污染介質；框架式結構設計強度高，過流面積大，流阻小。
  • ‌閥座‌：采用整體式橡膠密封圈（如 EPDM 或 NBR），具有彈性補償功能，確保雙向密封效果，且支持更換，延長閥門使用壽命。
  • ‌閥桿‌：采用 2Cr13 不銹鋼，配合多重填料密封（如柔性石墨），有效杜絕介質沿軸滲漏。

• ‌驅動機構‌：

  • 配備蝸輪蝸桿傳動箱，具有自鎖功能。相比手柄驅動，蝸輪傳動更省力，操作平穩，且能精確調節開度，不受水壓沖擊影響而偏移。

四、 產品優勢

• ‌雙向密封‌：安裝不受介質流向限制，可在任何方向安裝，維護方便。
• ‌低流阻設計‌：全通徑或近似全通徑設計，介質流通阻力小，不易堆積泥沙水垢。
• ‌操作輕便‌：蝸輪傳動大幅降低啟閉力矩，單人即可輕松操作 DN65 及以上口徑閥門。
• ‌適應性強‌：通過更換不同材質的密封圈（如丁腈、乙丙、氟橡膠），可適應從常溫到高溫、從清水到弱腐蝕性化學介質的多種工況。

五、 應用領域

• ‌市政公用‌：自來水廠、污水處理廠、雨水排放系統。
• ‌工業管道‌：石油化工、電力電廠、輕工紡織、造紙行業的給排水及氣體管道。
• ‌建筑暖通‌：中央空調水系統、消防供水系統。

六、 安裝與維護建議

• ‌安裝前檢查‌：清潔管道法蘭面，確保無凹坑、異物；檢查閥門銘牌參數是否與工況匹配。
• ‌安裝要求‌：將閥門法蘭與管道法蘭對齊，均勻擰緊螺栓，避免閥體變形。建議閥門處于微開狀態進行安裝，以防密封面受損。
• ‌調試運行‌：安裝后進行試運行，檢查啟閉是否靈活、有無卡滯，并進行壓力測試確認無泄漏。
• ‌日常維護‌：定期清理閥體外部灰塵，檢查蝸輪箱潤滑情況；若發現輕微內漏，可通過調整閥桿螺母或更換密封閥座進行修復。
