1. 產品概述

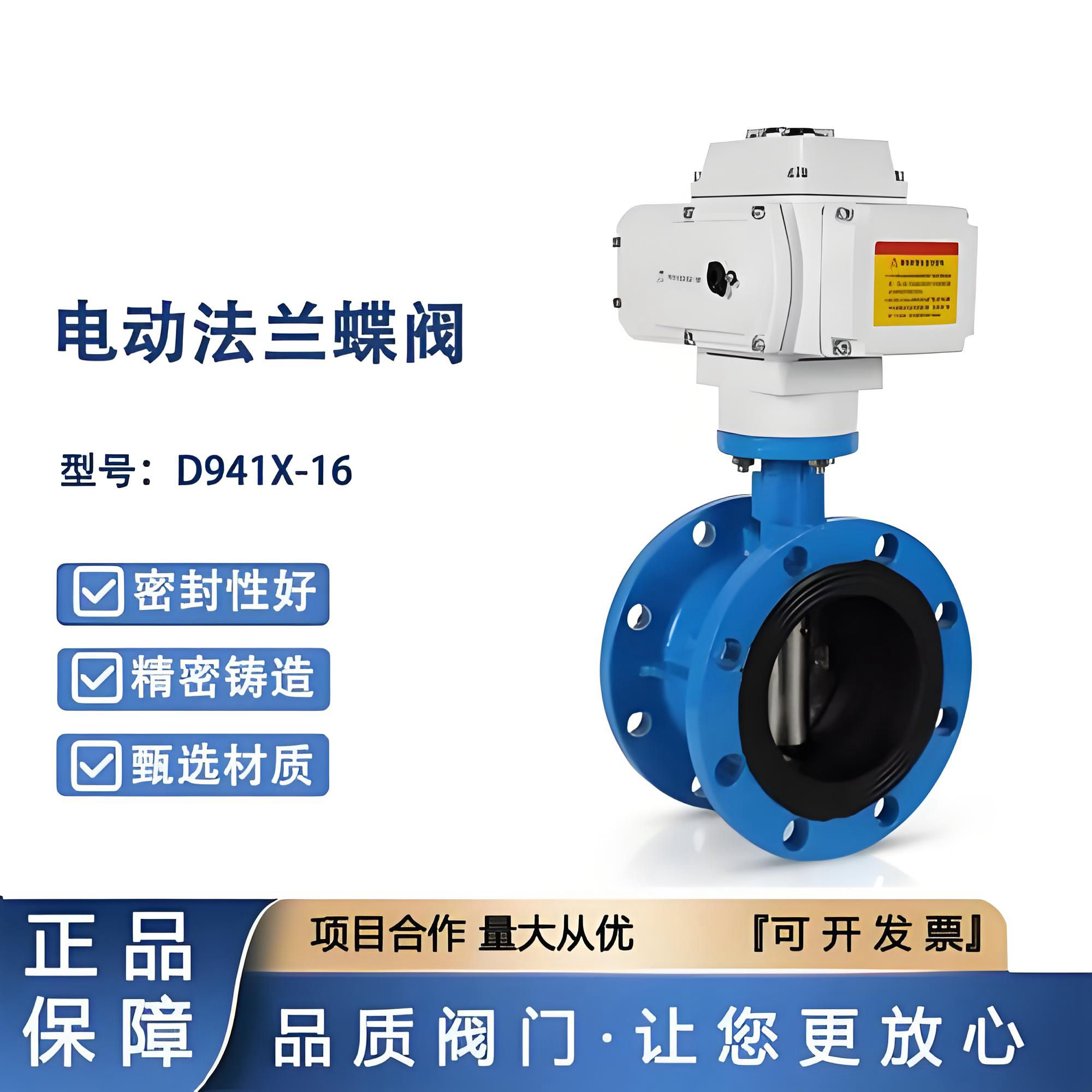

上海湖泉閥門集團有限公司D941X-16C DN250 是一款集機械傳動與智能控制于一體的工業閥門。該型號由高性能電動執行機構與中線型法蘭蝶閥閥體組成，專為自動化流體控制系統設計。其中，“D”代表電動驅動，“9”代表法蘭連接，“4”代表中線結構，“1”代表單閘板，“X”代表橡膠軟密封，“16”代表公稱壓力1.6MPa，“C”代表閥體材質為碳鋼（Cast Steel），“DN250”代表公稱通徑為250mm。該產品支持Modbus通訊協議及4-20mA模擬量信號控制，能夠實現遠程精準調節與狀態監控，廣泛應用于石油、化工、電力、水處理及輕工等行業。

2. 主要技術參數

• ‌公稱通徑‌：DN250
• ‌公稱壓力‌：PN1.6 MPa (16 Bar)
• ‌閥體材質‌：WCB鑄鋼（對應型號后綴C），具有良好的強度與耐壓性。
• ‌密封形式‌：軟密封（通常采用EPDM乙丙橡膠或NBR丁腈橡膠），具備雙向密封性能，泄漏率符合GB/T 13927標準，可實現零泄漏。
• ‌適用介質‌：水、污水、空氣、天然氣、油品及弱腐蝕性流體。特別適用于含顆粒、纖維或粘稠介質的工況。
• ‌工作溫度‌：
  • EPDM密封圈：-40℃ ～ +125℃
  • NBR密封圈：-20℃ ～ +82℃
  • 常規工況建議≤80℃以確保最佳壽命。
• ‌連接標準‌：法蘭連接，符合GB/T 9113、JB/T 79等國家標準，便于安裝與維護。
• ‌驅動方式‌：電動角行程驅動，旋轉角度0～90°。

3. 智能控制特性（Modbus / 4-20mA）

該閥門配備智能一體化電動執行器，支持雙重控制模式，滿足復雜工業自動化需求：

• ‌4-20mA 模擬量調節‌：
  • ‌原理‌：接收來自PLC、DCS或調節儀表的標準電流信號。4mA對應閥門全關（0%開度），20mA對應閥門全開（100%開度）。
  • ‌優勢‌：線性度好，抗干擾能力強，可實現閥門開度的無級連續調節，控制精度基本誤差≤±2.5%，回差≤±2.5%。
• ‌Modbus 通訊協議‌：
  • ‌功能‌：通過RS485接口支持Modbus RTU協議，實現數字通信。
  • ‌優勢‌：可實時讀取閥門當前開度、扭矩、故障代碼、運行狀態等詳細數據；支持遠程參數設置、診斷與維護，大幅降低布線成本，提升系統集成度。
• ‌其他電氣參數‌：
  • ‌電源電壓‌：可選AC220V、AC380V或DC24V（DN250口徑通常推薦AC220V或AC380V以保證扭矩輸出）。
  • ‌防護等級‌：IP67，防塵防水，適應惡劣戶外環境。
  • ‌保護功能‌：具備過熱保護、過載保護、雙重限位（機械+電氣）及斷信號保護功能。

4. 產品結構特點

• ‌中線結構設計‌：蝶板位于閥體中心，結構簡單緊湊，流阻小，流通能力大。DN250口徑全開時有效流通面積大，壓力損失小。
• ‌雙向密封‌：密封副采用不銹鋼蝶板與彈性橡膠閥座配合，無論介質流向如何，均能實現可靠密封。
• ‌輕量化與高強度‌：閥體采用鑄鋼材質，強度高；蝶板可采用框架結構或整體鑄造，重量輕且剛性足。
• ‌手動優先功能‌：電動執行器配有手動操作手柄，在斷電或調試情況下可進行手動啟閉，確保系統安全。
• ‌安裝靈活性‌：支持水平或垂直安裝，不受空間位置限制，維護方便，密封件可更換。

5. 應用領域

• ‌給排水工程‌：水廠、污水處理廠的進水、出水及污泥處理管道。
• ‌能源行業‌：電廠循環水系統、供熱管網、天然氣管道截流與調節。
• ‌工業制造‌：石油化工、造紙、制藥、食品飲料行業的工藝流體控制。
• ‌環保工程‌：脫硫脫硝系統、廢氣處理管道。

6. 選型與安裝注意事項

• ‌電源確認‌：訂貨時需明確執行器電源電壓（AC220V/380V或DC24V），DN250口徑功率較大，需確保供電線路負載能力。
• ‌信號匹配‌：若使用Modbus控制，需確認主站設備的波特率、地址碼等參數與閥門執行器一致；若使用4-20mA，需確認控制系統的輸出阻抗匹配。
• ‌介質兼容性‌：根據介質溫度和化學性質選擇合適的密封圈材質（如高溫選EPDM，耐油選NBR）。
• ‌安裝方向‌：雖然支持任意角度安裝，但建議避免執行器朝下安裝以防積水，并預留足夠的檢修空間。
