一、 產品概述

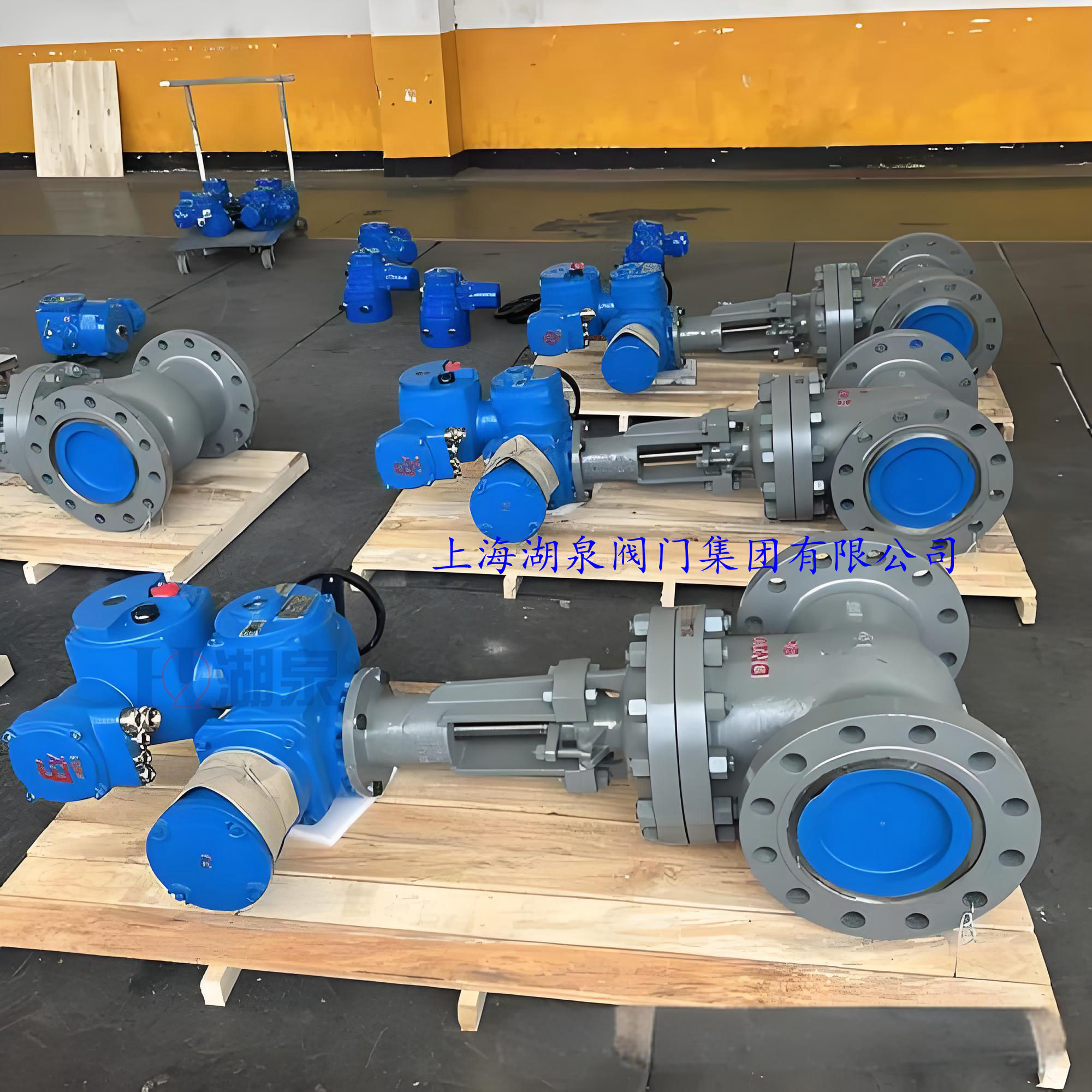

上海湖泉閥門集團有限公司MZ941H-40C DN300 是一款專為煤礦井下及易燃易爆環境設計的高性能隔爆型電動法蘭閘閥。該產品嚴格遵循國家礦用安全標準，具備MA煤安認證及防爆合格證，防護等級高達IP68，能夠適應潮濕、粉塵大及存在爆炸性氣體混合物的惡劣工況。其公稱壓力為PN4.0MPa（40公斤），公稱通徑DN300，支持AC 660V高壓電源驅動，是實現礦井管路介質遠程切斷與接通的關鍵控制設備。‌

二、 核心技術與結構特點

• ‌高等級安全防護‌

  • ‌防爆認證‌：符合GB 3836.1及JB/T 8529標準，防爆等級通常為Ex d I Mb，適用于煤礦非采掘工作面等含有甲烷、煤塵等爆炸性混合物的環境。
  • ‌IP68防護‌：電動執行機構具備極高的防塵防水能力，可長期浸沒在水中或處于高濕度環境中正常工作，確保在礦井淋水、積水環境下電氣元件的安全穩定。
  • ‌雙重認證‌：持有有效的MA煤安證和防爆合格證，滿足《煤礦安全規程》入井強制要求。

• ‌優異的密封與耐磨性能‌

  • ‌硬質合金密封‌：閥瓣與閥座密封面采用鈷鉻鎢（Stellite）硬質合金等離子噴焊工藝，硬度高、耐磨損、抗擦傷，顯著延長閥門使用壽命，特別適應含少量雜質或礦漿的介質。
  • ‌楔式閘板結構‌：采用明桿楔式單閘板或雙閘板結構（視具體廠家設計而定），利用介質壓力實現自緊密封，密封可靠，流阻系數小，通道流暢。
  • ‌柔性石墨填料‌：閥桿填料采用柔性石墨，耐高溫、耐腐蝕，密封性能好，操作輕便靈活。

• ‌智能電動驅動系統‌

  • ‌電壓適配‌：專為礦井電網設計，支持AC 660V/380V雙電壓輸入，兼容性強。
  • ‌多功能控制‌：配備轉矩控制機構和行程控制機構，支持就地手動/電動切換、遠程控制及PLC自動化集成。可提供4-20mA電流信號反饋，實時監測閥門開度。
  • ‌保護機制‌：內置相位識別、接觸器互鎖保護及過載保護功能，防止因相序接反或過載導致電機損壞。

三、 主要技術參數

• ‌產品名稱‌：礦用隔爆型電動法蘭閘閥
• ‌型號‌：MZ941H-40C
• ‌公稱通徑‌：DN300
• ‌公稱壓力‌：PN4.0 MPa (40 Bar)
• ‌適用介質‌：水、蒸汽、油品、含硫天然氣、礦漿等
• ‌工作溫度‌：-29℃ ～ 425℃（碳鋼WCB材質）
• ‌驅動電壓‌：AC 660V / 380V，50Hz
• ‌防護等級‌：IP68
• ‌防爆等級‌：Ex d I Mb (煤礦用)
• ‌連接方式‌：法蘭連接（RF凸面或FM凹面，依標準而定）
• ‌閥體材質‌：鑄鋼 WCB
• ‌密封面材質‌：鈷鉻鎢硬質合金

四、 應用領域

該產品廣泛應用于煤礦井下的給排水系統、瓦斯抽采管路、注漿管路、消防灑水系統及地面選煤廠等場合。特別適用于需要遠距離控制、頻繁啟閉或對密封安全性要求極高的管道系統。‌

五、 安裝與維護注意事項

• ‌安裝前檢查‌：確認閥門具有有效的MA標志和防爆合格證。安裝前應清洗管道，防止焊渣、石塊等雜質損傷密封面。
• ‌調試規范‌：初次通電調試時，建議先將閥門手動開啟至50%位置，再點動測試電機轉向，避免因相序錯誤導致閥門卡死或電機損壞。
• ‌定期維護‌：雖然該閥門維護周期長，但仍需定期檢查電動裝置接線盒的密封性及閥桿填料的壓緊程度，確保防爆性能和密封效果。
• ‌嚴禁違規使用‌：本產品專用于煤礦及防爆環境，嚴禁在無防爆要求的普通民用場合隨意更改防爆結構，亦嚴禁將無MA證的普通閥門用于煤礦井下。
