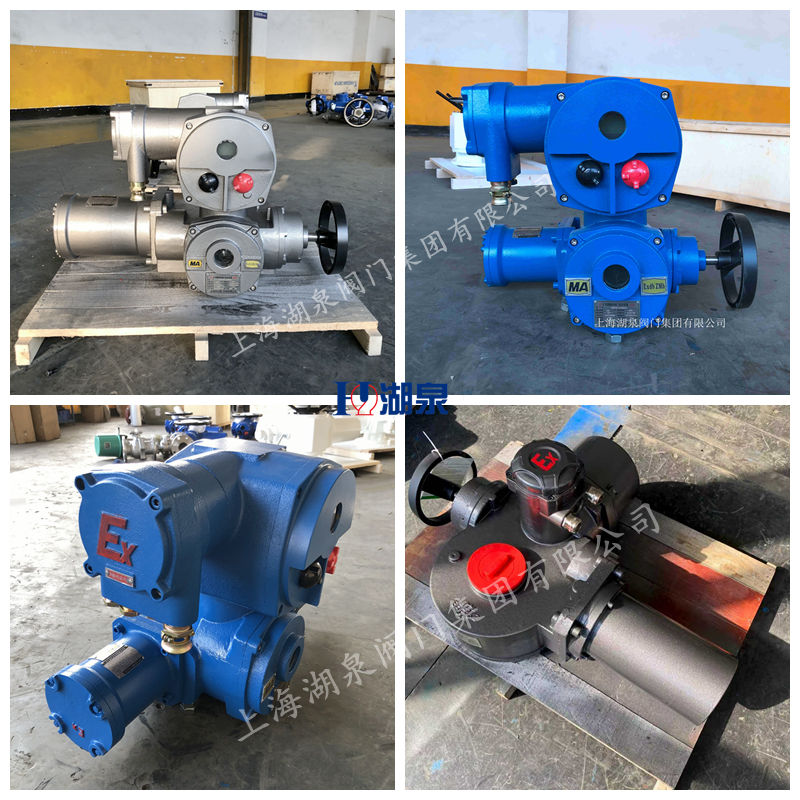

上海湖泉閥門集團有限公司ZB30-18/150(660) 是一款專為煤礦井下及存在爆炸性氣體（如瓦斯、煤塵）環境設計的多回轉閥門驅動設備。該裝置集電機、減速機構、控制單元于一體，具備優異的隔爆性能和高防護等級，主要用于驅動閘閥、截止閥等需多圈旋轉的閥門進行開啟、關閉或調節操作。以下是該產品的詳細技術介紹：

一、 型號含義解析

• ‌ZB‌：代表多回轉閥門電動裝置系列（隔爆型）。
• ‌30‌：代表額定輸出轉矩為 30 kgf·m（約 294 N·m）。
• ‌18‌：代表輸出軸最大轉圈數為 18 圈（可根據閥門行程定制）。
• ‌150‌：通常指代電機的功率參數（如150W）或特定設計序列號，具體需參照廠家技術手冊，但在通用選型中主要關注轉矩與轉速匹配。
• ‌660‌：代表額定工作電壓為 AC 660V，適應煤礦井下供電標準。

二、 核心技術與性能特點

1. 高安全性隔爆設計

• ‌防爆標準‌：嚴格執行 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》及 GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》標準。
• ‌防爆標志‌：ExdⅠMb，適用于煤礦非采掘工作面等含有瓦斯、煤塵爆炸性混合氣體的危險環境。
• ‌結構安全‌：采用高強度鑄鋼或鋁合金隔爆外殼，能承受內部爆炸壓力并阻止火焰向外部環境傳播。隔爆接合面參數嚴格遵循國家標準，電纜引入裝置采用壓緊螺母或壓盤式結構，確保密封可靠。

2. 智能化控制與保護

• ‌多重保護功能‌：內置短路、過載、欠壓、漏電、過力矩、斷相保護及相序自動糾正功能。當檢測到機械卡死或信號異常時，自動切斷電源并輸出報警觸點信號。
• ‌精準控制‌：集成編碼器技術及液晶顯示模塊，實時反饋閥位狀態。支持遠程/就地控制切換，可實現精準的開關量控制或接收 4-20mA 模擬信號進行連續調節。
• ‌非侵入式操作‌：部分高端配置支持紅外遙控或本地按鍵設置，無需打開隔爆外殼即可進行參數調試，提高了維護效率和安全性。

3. 機械性能與驅動能力

• ‌額定輸出轉矩‌：30 kgf·m (294 N·m)，滿足中小口徑閥門的驅動需求。
• ‌輸出轉速‌：常規范圍 12-36 r/min（具體取決于減速比配置），運行平穩。
• ‌工作制式‌：S2 短時工作制，標準時間為 10 分鐘，特殊訂貨可達 15-60 分鐘，適應頻繁啟停工況。
• ‌手電一體設計‌：配備手動操作機構，斷電時可切換至手動模式應急操作，手輪設計省力緊湊。

4. 環境適應性與防護

• ‌防護等級‌：標準 IP55，可選 IP65 或 IP67，有效抵御井下高濕度、粉塵噴濺及腐蝕性介質的侵蝕。
• ‌寬溫運行‌：適應環境溫度 -20℃ 至 +60℃，相對濕度 ≤95% (25℃時)。
• ‌抗干擾設計‌：電路部分采用屏蔽、濾波處理，具備良好的電磁兼容性，能在變頻器、大功率電機等強干擾環境下穩定運行。

三、 主要技術參數參考

四、 選型與應用建議

• ‌閥門匹配性‌：確認閥門為多回轉類型（如閘閥、截止閥）。若用于蝶閥、球閥等 90° 回轉閥門，需確認是否加裝蝸輪減速箱或選用專用角行程電裝。
• ‌轉矩余量‌：計算閥門開啟/關閉所需的最大操作轉矩，建議預留 10%-20% 的安全余量。若閥門轉矩超過 294 N·m，應選用更大規格型號。
• ‌行程匹配‌：確認閥門全開至全關所需的閥桿轉圈數。若閥門行程超過 18 圈，需調整限位機構或選擇更大轉圈數的型號。
• ‌安裝與維護‌：
  • 安裝前檢查電裝外觀及接線，確保接地可靠。
  • 首次通電前務必確認電源相序正確。
  • 嚴禁在帶電狀態下打開隔爆外殼。
  • 定期清理散熱筋，檢查隔爆面清潔度及緊固螺栓狀態。

五、 應用領域

該產品廣泛應用于煤礦井上、井下的管道閥控系統中，同時也適用于電力、冶金、石油、化工、造紙、污水處理等行業中存在易燃易爆氣體的工業場所，是實現閥門自動化控制的關鍵執行單元。


注：具體技術參數及定制需求請以生產廠家提供的最新技術手冊或合同協議為準。采購時請查驗廠家是否持有有效的 MA 礦用產品安全標志證書及防爆合格證。
