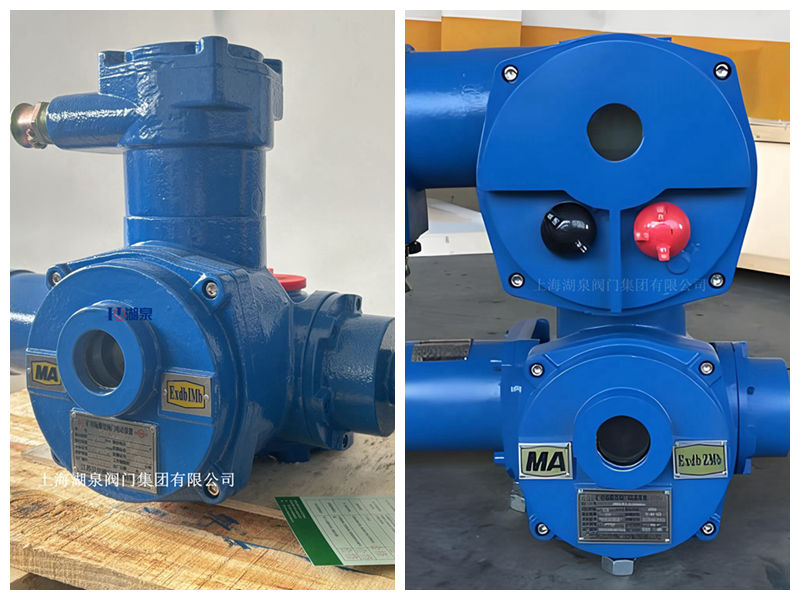

上海湖泉閥門集團有限公司ZBK10-24/380 是一款專為煤礦井下及地面易燃易爆環境設計的智能一體化多回轉閥門電動執行機構。該裝置集驅動、控制、保護于一體，主要用于驅動閘閥、截止閥等做直線運動的閥門，也可配合二級減速箱驅動蝶閥、球閥等部分回轉閥門。其核心優勢在于具備本質安全特性，支持遠程集中控制與自動化管理，是礦山排水、壓風、注漿及瓦斯抽放等系統實現自動化控制的關鍵設備。

一、 產品概述與設計理念

• ‌型號釋義‌：“ZB”代表隔爆型多回轉電動裝置，“K”代表礦用或智能控制（Integrated Control），“10”通常指輸出轉矩等級（約100 N·m），“24”指輸出轉速或行程時間相關參數，“380”指額定電壓為AC 380V。
• ‌一體化設計‌：內置伺服放大器、邏輯控制板及電源模塊，無需外接獨立控制箱，簡化了現場接線與維護工作，降低了故障率。
• ‌適用環境‌：特別適用于含有甲烷、煤塵等爆炸性混合物的煤礦井下非采掘工作面，以及化工廠、石油天然氣等危險場所。

二、 主要技術參數

三、 核心功能特點

• ‌雙重防爆安全設計‌

  • 采用高強度鑄鋼或鋁合金隔爆外殼，將內部可能產生火花、電弧的電氣元件與外部爆炸性氣體完全隔離。
  • 符合 GB3836.1-2010 和 GB3836.2-2010 國家標準，取得國家防爆電氣產品質量監督檢驗測試中心頒發的防爆合格證。

• ‌智能一體化控制‌

  • ‌多種控制模式‌：支持就地按鈕操作、遠程開關量控制（開/關/停）、模擬量調節（4-20mA）以及 MODBUS 等現場總線通訊，便于接入 DCS 或 PLC 系統。
  • ‌精準定位‌：配備高精度電位器或絕對值編碼器，實時反饋閥門開度，控制精度可達 1% 以內。

• ‌完善的保護機制‌

  • ‌力矩保護‌：當閥門卡阻或過載時，自動切斷電源并報警，防止損壞閥門傳動機構或電機。
  • ‌行程限位‌：設有機械限位和電氣限位雙重保護，確保閥門全開或全關位置準確，防止過沖。
  • ‌電氣保護‌：具備缺相、過熱、過流、短路等保護功能，提高設備在惡劣電網環境下的使用壽命。

• ‌人性化操作與維護‌

  • ‌手電動切換‌：配備手動離合機構，在斷電或故障情況下，可通過手輪進行緊急手動操作，保障生產安全。
  • ‌直觀顯示‌：面板設有開度指示盤及狀態指示燈（紅燈表示開/故障，綠燈表示關/正常），方便巡檢人員快速判斷設備狀態。
  • ‌調試便捷‌：部分型號支持通過內部按鍵或紅外遙控器設定參數，無需打開蓋體，保持防爆完整性。

四、 應用領域

• ‌煤礦行業‌：井下中央泵房排水系統、壓風自救系統、注漿滅火系統、瓦斯抽放管道閥門控制。
• ‌石油化工‌：煉油廠、化工廠中易燃、易爆介質管道的流量調節與截斷。
• ‌電力冶金‌：電廠水處理系統、冶金行業除塵系統及冷卻水系統的閥門自動化控制。
• ‌其他行業‌：造紙、污水處理、鋼鐵等存在爆炸性氣體或粉塵的危險場所。

五、 安裝與使用注意事項

• ‌接線規范‌：必須嚴格按照防爆要求引入電纜，使用合格的防爆格蘭頭密封，確保電纜入口處的防爆性能。接地線必須可靠連接。
• ‌電壓確認‌：使用前務必確認供電電壓為 AC 380V，并與電機銘牌及內部接線端子排的設置一致，嚴禁錯接導致電機燒毀。
• ‌調試步驟‌：
  • 先手動將閥門置于中間位置。
  • 點動測試電機轉向，確保“開”、“關”方向與閥門實際動作一致。
  • 設定全開和全關位置的行程限位。
  • 設定力矩保護值，建議略高于閥門最大操作力矩。
• ‌定期維護‌：定期檢查齒輪箱潤滑油位，清理表面煤塵雜物，檢查防爆面是否完好無損，緊固接線端子。
