1. 產品概述

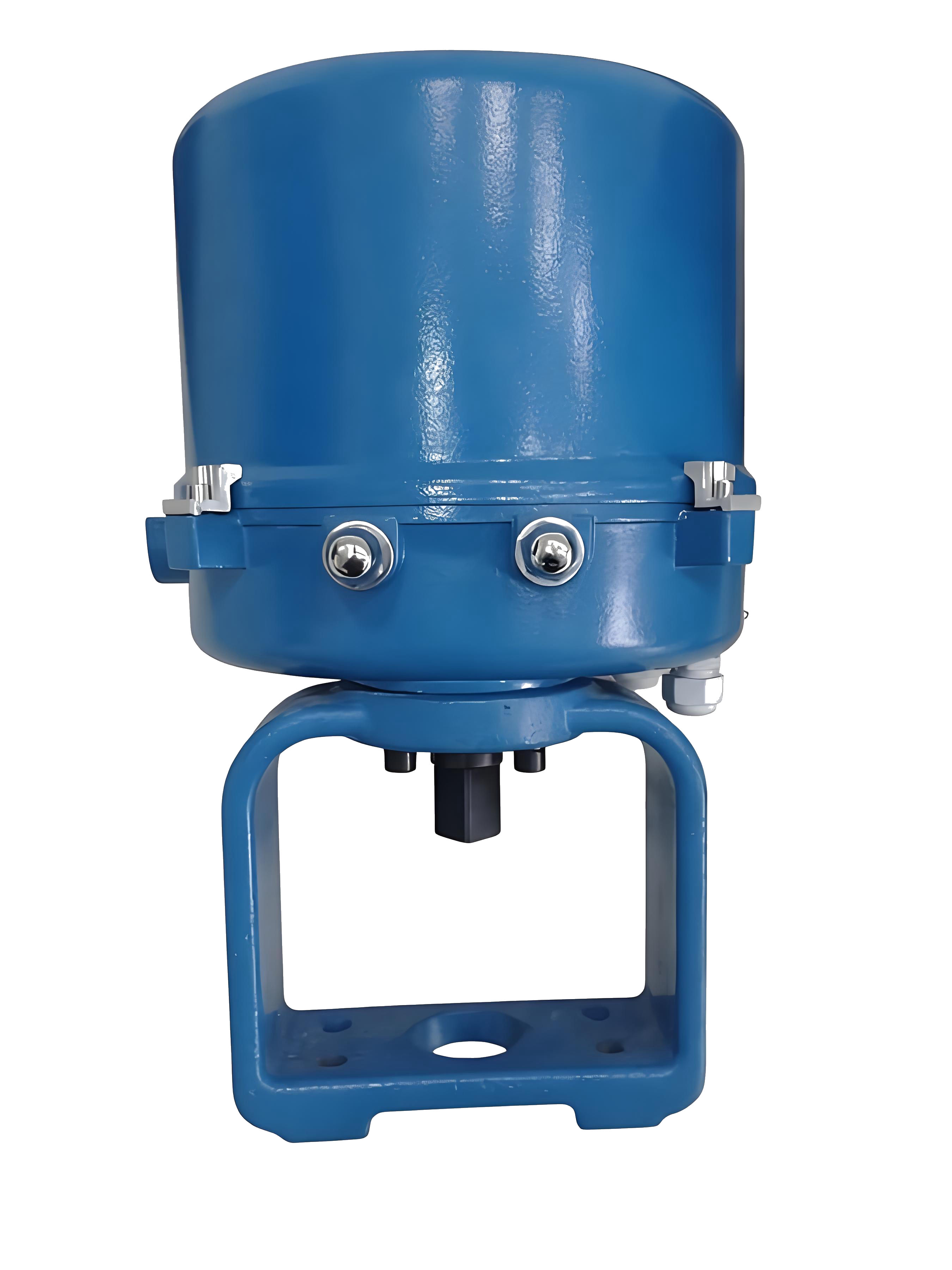

上海湖泉閥門集團有限公司381LSB-50是一款高性能電子式直行程電動執行器，專為配套ZDLP（電動單座調節閥）及ZDLQ（電動套筒調節閥）等精密控制閥門設計。該系列產品以AC 220V單相交流電源為驅動動力，內置伺服系統，無需額外配置伺服放大器，即可直接接收DC 4-20mA或DC 1-5V標準工業控制信號，實現高精度的直線往復運動控制。作為工業自動化控制系統中的關鍵執行單元，它廣泛應用于發電、冶金、石化、輕工及環保等領域，用于對壓力、流量、溫度、液位等工藝參數進行精確調節。

2. 核心技術與性能特點

2.1 集成化智能控制

• ‌內置伺服系統‌：控制器采用先進的混合集成電路，并經樹脂灌封處理，具備極高的可靠性、防潮及抗震性能。
• ‌免配放大器‌：內部集成信號轉換與功率驅動模塊，接線簡單，只需接入電源與控制信號即可工作，大幅簡化了現場安裝與維護流程。
• ‌高精度反饋‌：位置檢測采用高性能導電塑料電位器，分辨率高、壽命長，確保閥位反饋的準確性。

2.2 強勁的動力輸出

• ‌額定推力‌：381LSB-50型號的額定輸出力為‌5000N‌，能夠克服較大壓差，滿足中大口徑調節閥的驅動需求。
• ‌運行速度‌：標準運行速度約為1.7mm/s（具體視負載而定），提供平穩、無沖擊的調節動作。
• ‌行程范圍‌：支持多種行程規格，通常適配60mm-100mm行程的調節閥，滿足ZDLP/ZDLQ系列閥門的精確開度控制要求。

2.3 多重安全保護機制

• ‌斷信號保護‌：通過功能開關可靈活設定在控制信號丟失時，閥芯處于全開、全閉或自鎖（保持原位）狀態，保障工藝安全。
• ‌過載與過熱保護‌：內置電機過熱保護及過載保護功能，當負載異常或電機溫度過高時自動切斷電源，防止設備損壞。
• ‌限位保護‌：配備機械及電氣雙重限位，防止執行器超程運行。

2.4 便捷調試與維護

• ‌簡易校準‌：零點（始點）和行程（終點）可通過內部電位器輕松調整，無需專用工具。
• ‌手動操作‌：配備手輪機構，在斷電或調試情況下可進行手動操作，確保應急工況下的閥門控制。
• ‌低噪音設計‌：部分型號采用同步皮帶傳動或精密齒輪減速結構，有效降低運行噪音。

3. 主要技術參數

4. 配套應用優勢：ZDLP/ZDLQ調節閥組合

當381LSB-50執行器與ZDLP/ZDLQ調節閥組合使用時，形成了一套完整的精密流體控制解決方案：

• ‌高可調比‌：配合ZDLP閥芯的特殊設計，可實現30:1至50:1的高可調比，滿足寬范圍流量調節需求。
• ‌嚴密關斷‌：ZDLP閥采用全封閉式密封結構，泄漏量小于0.01%，達到ANSI B16.104 V級標準，適合對泄漏有嚴格要求的場景。
• ‌耐沖刷與耐腐蝕‌：閥芯表面堆焊司太立合金，耐沖刷性能提升40%，結合執行器的精準定位，延長了整套裝置的使用壽命。
• ‌模塊化設計‌：執行器與閥體連接標準化，安裝緊湊，適用于空間有限的現場環境。

5. 典型應用領域

• ‌電力行業‌：鍋爐給水調節、蒸汽溫度控制。
• ‌石油化工‌：管道壓力穩定、反應釜液位控制、原料流量配比。
• ‌冶金行業‌：冷卻水系統調節、氣體流量控制。
• ‌環保工程‌：污水處理加藥量控制、廢氣排放調節。
• ‌輕工制藥‌：潔凈流體的高精度流量調節。

6. 選型與訂貨須知

在訂購381LSB-50執行器時，請明確以下信息以確保匹配：

• ‌閥門型號與規格‌：確認配套的ZDLP或ZDLQ閥門的通徑、壓力等級及所需推力。
• ‌行程要求‌：確認閥門的額定行程（如60mm, 100mm等）。
• ‌控制信號類型‌：明確是4-20mA還是1-5V。
• ‌故障安全位置‌：指定斷信號時的閥位狀態（全開/全閉/保持）。
• ‌特殊環境要求‌：如需防爆型（381LXB系列）、帶加熱器或特殊防護等級，需特別說明。
